专利号: 2017112304158
申请人: 福建省德鲁士润滑油有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 运动;游戏;娱乐活动
更新日期:2024-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

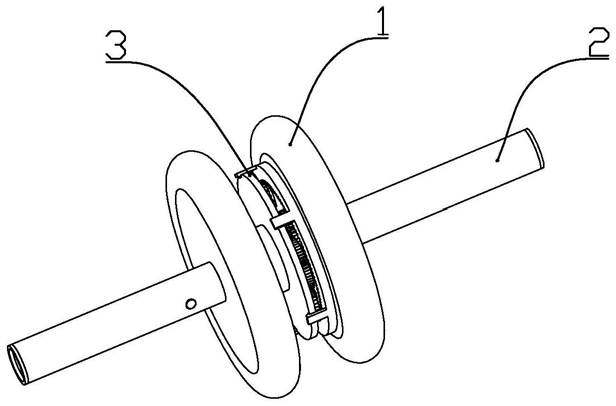

1.一种腹部肌肉锻炼器材,其特征在于:包括有铝合金材质的支撑管、变速机构和成对设置的滚轮,所述成对设置的滚轮安装在支撑管上;所述变速机构安装在一个所述的滚轮内侧;

所述支撑管外壁中心位置成型有多边形定位圈,所述支撑管内部中心位置安装有从动转子,所述从动转子一端沿周向均匀安装有多个等距离设置的磁铁b,所述支撑管内位于所述从动转子的两端位置分别固定安装有电机,所述电机的输出轴与所述从动转子转动连接;所述支撑管内部还固定安装有电路板和蓄电池,所述的电机、蓄电池分别与电路板电连接;

所述支撑管一端固定安装有照明灯,另一端成型有凸杆;所述凸杆上转动连接有旋转手柄;所述旋转手柄一端成型有对称设置的两块限位板,两块所述的限位板之间形成容纳所述凸杆的条形口,所述条形口的长度大于旋转手柄长度的一半;所述旋转手柄中间与所述凸杆外端部转动连接;

所述限位板端部安装有卡位机构;所述卡位机构包括伸出所述限位板的定位卡头以及设置在所述定位卡头后部的预紧弹簧;所述限位板端部成型有容纳所述定位卡头的L形的容孔;所述支撑管与凸杆相邻的端面上还成型有配合所述定位卡头卡接的第二卡槽;

所述凸杆上还连接有定位扣;所述定位扣在弹簧作用下抵住限位板,当旋转手柄转动至和凸杆垂直位置时,限位板刚好与定位扣错开,定位扣在弹簧作用下伸出凸杆,刚好从侧面抵住限位板,使得旋转手柄卡死在该位置;

所述支撑管外壁靠近滚轮一侧固定连接有反转按钮,所述照明灯、反转按钮分别与电路板电连接;

所述滚轮包括轮体,所述轮体中心位置开设有与所述支撑管转动套接的轮体套接孔,所述轮体内侧沿周向均匀成型有多个定位凸起;

所述变速机构包括与定位圈固定套接的传动底座,与传动底座转动连接,固定安装在滚轮内侧且与支撑管转动套接的传动卡座,以及安装在所述传动卡座与所述传动底座之间,且与支撑管转动套接的环形齿轮;

所述传动底座远离所述传动卡座一端中心位置成型有与所述定位圈固定套接的定位环,所述定位环内壁成型有与所述多边形定位圈配合的多边形定位孔;

所述环形齿轮内壁上固定连接有磁铁a,所述磁铁a与从动转子上的磁铁b位置相对应;

所述传动卡座上与传动底座相对一面成型有内齿轮,与所述内齿轮和环形齿轮传动连接有变速齿轮组,所述变速齿轮组包括三个以上的第一变速齿轮和第二变速齿轮;所述第一变速齿轮包括同轴固定连接的齿轮a和齿轮b,所述齿轮a的外径比所述齿轮b的外径小;

所述第二变速齿轮包括同轴固定连接的齿轮c和齿轮d,所述齿轮c的外径比所述齿轮d的外径小;所述齿轮c与内齿轮啮合,所述齿轮d与齿轮a啮合,所述齿轮b与环形齿轮啮合;

所述齿轮a、齿轮b、齿轮c、齿轮d、环形齿轮和内齿轮的模数相同;

所述传动底座上分别成型有与第一变速齿轮与第二变速齿轮转动连接的定位柱;

所述传动卡座中心位置开设有与所述支撑管转动套接的定位孔a,所述传动卡座上成型有与所述定位凸起相配合的定位孔b,所述传动卡座与传动底座相对一面边缘沿周向成型有三个以上卡座卡头;

远离所述旋转手柄一侧的轮体上还转动连接有摇柄;

所述摇柄包括球形摇柄头和摇柄本体;所述摇柄本体包括光杆部和螺纹部,所述光杆部与所述轮体转动连接,通过摇柄头与螺母定位在轮体上;另一个所述的轮体上对应摇柄位置的圆周上开设有螺纹孔。

2.根据权利要求1所述的一种腹部肌肉锻炼器材,所述磁铁a包括沿环形齿轮内壁周向等距离设置的多个。
