专利号: 2017112307866
申请人: 宁波江北峰尚环保设备有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-05-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种滤芯替换方法,其特征在于,包括以下步骤:

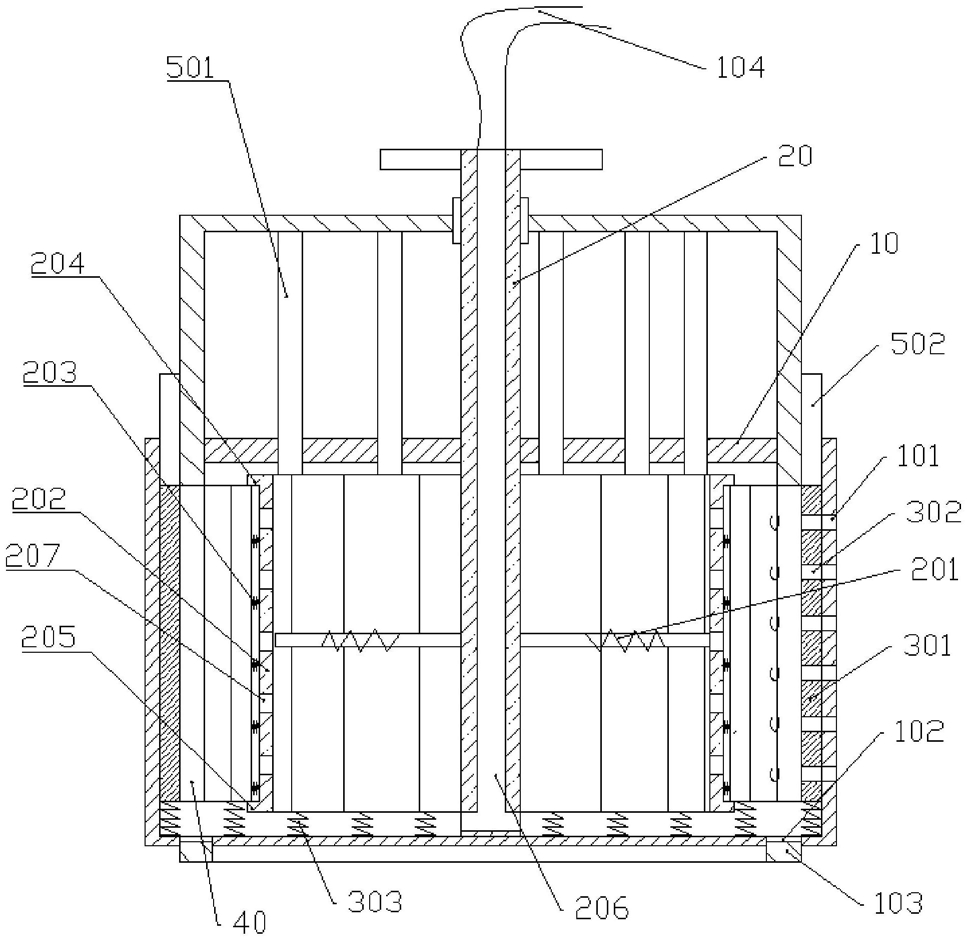

步骤1:准备一种过滤装置,包括过滤箱、吸水管、过滤机构和替换机构,所述过滤箱的侧面上设有若干进水孔,吸水管与过滤箱连通,所述过滤机构包括固定轴和若干过滤单元,所述固定轴竖直固定安装在过滤箱内,且固定轴的上端位于过滤箱外,所述过滤单元包括封堵板、弹簧杆和若干过滤层,所述过滤层均重叠设置在过滤箱内,所述封堵板的一侧与过滤箱的内壁竖直滑动连接,封堵板的另一侧与过滤层接触,封堵板上设有可与进水孔重合的连通孔,所述封堵板的下表面与过滤箱之间设有弹簧,所述弹簧杆水平设置,且弹簧杆的一端与固定轴的侧面固定连接,弹簧杆的另一端与过滤层远离过滤箱内壁的一侧相抵;所述替换机构包括滑块和若干顶杆,所述顶杆竖直滑动安装在固定轴上,且顶杆的下端穿过过滤箱与过滤层相对,顶杆与过滤箱滑动密封连接,顶杆的一端与封堵板远离过滤箱内壁的一侧相抵;所述滑块竖直滑动安装在顶杆上,且滑块的下端与封堵板相对;所述过滤箱的底面上设有用于推出过滤层的替换槽,所述替换槽与顶杆位于同一竖直直线上,所述替换槽处设有封堵替换槽的封堵块;弹簧杆水平设置,夹持板竖直设置,夹持板的一侧与过滤层接触,夹持板的另一侧与弹簧杆的一端焊接,弹簧杆的另一端与固定轴的侧面焊接,夹持板上端设有与过滤层的上端相抵的第一凸起,夹持板下端设有与过滤层下端相抵的第二凸起,夹持板上设有若干出水孔;固定轴内设有吸水腔,吸水腔的下端与过滤箱连通,吸水腔的上端与吸水管连通,且吸水管与固定轴粘接;

步骤2:将若干层过滤层堆叠,堆叠的过滤层竖直放置在过滤箱内,且过滤层均位于封堵板与弹簧杆之间;此时弹簧处于未被压缩的状态;

步骤3:将步骤2中的过滤装置放置到待过滤的水中,待过滤水通过进水孔和连通孔与过滤层接触,堆叠的过滤层依次对待过滤水进行过滤,过滤后的水会集中在过滤桶中,然后吸水管对过滤后的水进行抽吸;

步骤4:当需要对靠近封堵板一侧的过滤层进行替换时,推动顶杆,顶杆沿固定轴向下移动,顶杆的下端与最外层的过滤层相抵,顶杆下移的同时滑块推动封堵板下移,弹簧被压缩,封堵板上的连通孔与过滤桶上的进水孔错位,然后静止整个装置2-5min;

步骤5:拆卸封堵块,继续推动顶杆下移,下移的顶杆将靠近封堵板处的过滤层从替换槽处推出,然后让封堵块对替换槽进行封堵;然后反向拉动顶杆上移,顶杆和滑块回复致原位,弹簧推动封堵板回复至原位,封堵块上的连通孔再次与过滤桶上的进水孔重合;同时弹簧杆推动其他的过滤层向封堵板的方向移动。

2.根据权利要求1所述的一种滤芯替换方法,其特征在于:所述步骤1中,所述固定轴内设有吸水腔,所述吸水腔的下端与过滤箱连通,吸水腔的上端与吸水管连通,且吸水管与固定轴固定连接。

3.根据权利要求1所述的一种滤芯替换方法,其特征在于:所述步骤1中,所述弹簧杆与过滤层之间设有竖直设置的夹持板,所述夹持板的一侧与弹簧杆固定连接,夹持板的另一侧与过滤层相抵,夹持板上端设有与过滤层的上端相抵的第一凸起,夹持板下端设有与过滤层的下端相抵第二凸起,所述第一凸起和第二凸起水平方向上的宽度均小于过滤层的厚度;夹持板上设有若干出水孔。

4.根据权利要求3所述的一种滤芯替换方法,其特征在于:所述步骤1中,所述夹持板靠近过滤层的一侧上水平设置有若干支撑弹簧,所述支撑弹簧与夹持板固定连接,支撑弹簧远离夹持板的一端与过滤层相抵。

5.根据权利要求1所述的一种滤芯替换方法,其特征在于:所述步骤4中,静止整个装置

2-5min。
