专利号: 2017112320377
申请人: 浙江海洋大学
专利类型:发明专利
专利状态:已下证
专利领域: 水利工程;基础;疏浚
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

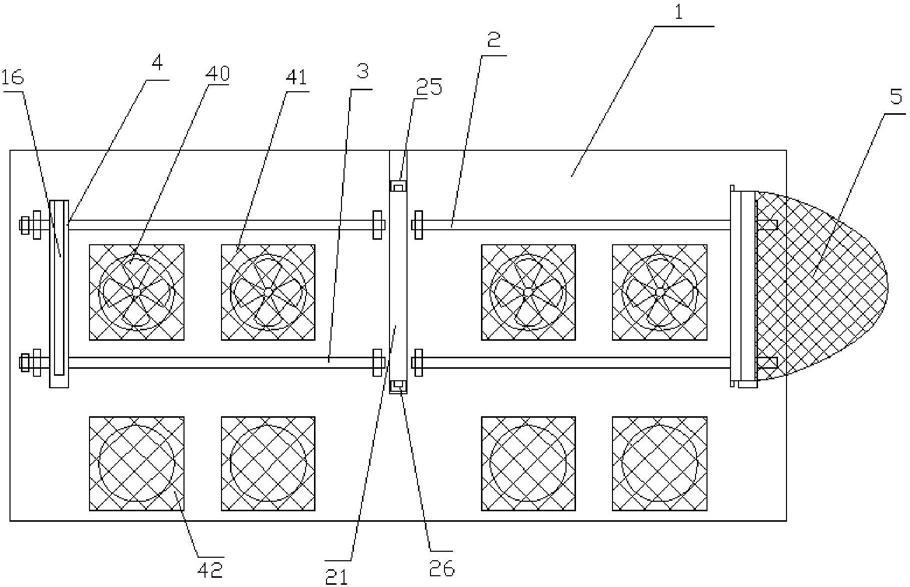

1.近岸海洋垃圾自动清理设备,其特征为,包括设备主体,设备主体浇筑固定在海岸线上;

设备主体上设有两组打捞机构、一组举升机构和若干组流通机构;

打捞机构包括第一丝杠、第二丝杠、固定卡座和打捞网;

第一丝杠和第二丝杠分别通过轴承座可旋转的固定在设备主体的外壁上,第一丝杠上固定安装第一齿轮,第二丝杠上固定安装第二齿轮,第一齿轮通过第一链条与设置在设备主体内的第三齿轮相连接,第二齿轮通过第二链条与设置在设备主体内的第四齿轮相连接,第三齿轮通过第三链条与第五齿轮相连接,第四齿轮通过第四链条与第六齿轮相连接,第五齿轮和第六齿轮大小相同且同轴固定实现联动,第六齿轮与第一电机相连接;

固定卡座的内壁上设有两个固定块,固定块上的内螺纹孔与第一丝杠和第二丝杠螺纹配合,固定卡座通过固定块设置在第一丝杠和第二丝杠上,固定卡座的外壁上设有顶部和外侧开口的固定卡槽,固定卡槽的截面形状为T形结构;

打捞网包括固定框、网体、插接板和拼接板,固定框为中空的长方体结构,网体和拼接板分别固定在固定框的左、右两个端面上,拼接板的结构形状与固定框的结构形状相同,插接板固定在固定框的内侧壁上,拼接板的上、下两侧分别固定一个卡接板,插接板与固定卡槽间隙配合,打捞网自上而下的插入式的设置在固定卡座上;

两组打捞机构相对镜像设置,两者之间的拼接板相对设置,两组打捞机构之间的设备主体上设有纵向设置的第一开口,举升机构设置在第一开口后方;

举升机构包括第一水平举升板、第二水平举升板、第一竖直举升板、上卡板、下卡板、第三丝杠、第四丝杠、第二电机和气缸;

气缸固定在第一水平举升板上,第二水平举升板固定在气缸的推杆上,第一竖直举升板垂直的固定在第二水平举升板上,第一竖直举升板上可旋转的固定一个第一旋转螺母和一个第二旋转螺母,第一旋转螺母外部固定一个第七齿轮,第二旋转螺母外部固定一个第八齿轮,第一旋转螺母位于第二旋转螺母的正上方,第三丝杠穿过第一竖直举升板并与第一旋转螺母螺纹配合,第四丝杠穿过第一竖直举升板并与第二旋转螺母螺纹配合,上卡板和下卡板分别可旋转的固定在第三丝杠和第四丝杠上,第七齿轮通过第五链条与第九齿轮相连接,第八齿轮通过第六链条与第十齿轮相连接,第九齿轮和第十齿轮大小相同且同轴固定实现联动,第十齿轮与第二电机相连接,上卡板和下卡板可通过第一开口进出设备主体,上卡板底部设有上卡接槽,下卡板顶部设有下卡接槽;

流通机构包括纵向设置的成圆弧形结构的流通通道,流通通道的入口上设有轴流风机,轴流风机外部设有第一防护网,流通通道的出口处设有第二防护网,流通通道的入口位于第一丝杠和第二丝杠之间,流通通道的出口位于第二丝杠的下方。

2.如权利要求1所述的近岸海洋垃圾自动清理设备,其特征为,所述网体为两层式结构,内层网体的孔径大于外层网体的孔径。

3.如权利要求1所述的近岸海洋垃圾自动清理设备,其特征为,所述第一水平举升板和第二水平举升板之间设有可伸缩的侧壁。
