1.一种量角器式的电缆弯曲装置,其特征在于:包括支撑座(10)、电缆顶固装置(20)、角度预设装置(30)、弯曲装置(40)和电缆(50);支撑座(10)为长方体并且左端面上成型有左右贯穿的弯曲操作槽(100);弯曲操作槽(100)的前侧壁上成型有扇环状的角度调节槽(101);电缆顶固装置(20)包括升降设置在弯曲操作槽(100)的下侧壁上的电缆顶固杆(21);角度预设装置(30)包括左右对称设置的左支撑板(314)和右支撑板(324);左支撑板(314)和右支撑板(324)设置在弯曲操作槽(100)内;左支撑板(314)和右支撑板(324)沿着角度调节槽(101)圆弧滑行设置并且左支撑板(314)和右支撑板(324)的滑行中心轴与角度调节槽(101)的旋转中心轴共轴;左支撑板(314)和右支撑板(324)同步远离或靠近;弯曲装置(40)包括一对弯曲气缸(41);一对弯曲气缸(41)左右对称设置在支撑座(10)的上端面上并且方向垂直向下设置;弯曲气缸(41)的活塞杆穿过弯曲操作槽(100)的上侧壁并且铰接设置有弯曲抵靠板(42)。

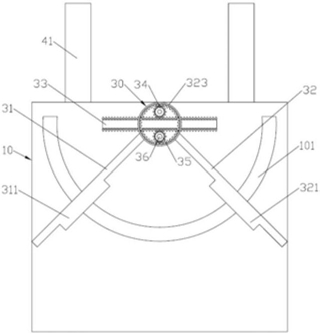

2.根据权利要求1所述的一种量角器式的电缆弯曲装置,其特征在于:角度预设装置(30)包括左滑行杆(31)、右滑行杆(32)、中心齿条(33)、左中心齿轮(34)和右中心齿轮(35);左滑行杆(31)的上端固定有左齿圈(313);右滑行杆(32)的上端固定有右齿圈(323);
中心齿条(33)左右滑行设置在支撑座(10)的前端面;左中心齿轮(34)和右中心齿轮(35)枢接在支撑座(10)的前端面上并且分别位于中心齿条(33)的上下两侧;中心齿条(33)的上下端面上均成型有齿条;中心齿条(33)的上侧齿条与左中心齿轮(34)啮合;中心齿条(33)的下侧齿条与右中心齿轮(35)啮合;左齿圈(313)与左中心齿轮(34)啮合;右齿圈(323)与右中心齿轮(35)啮合;左滑行杆(31)、右滑行杆(32)相靠近的端面分别成型有左连接块(311)和右连接块(321);左连接块(311)和右连接块(321)的后端面上成型有与角度调节槽(101)配合的扇环状的左滑行导向块和右滑行导向块(322);左滑行导向块和右滑行导向块(322)穿过角度调节槽(101)分别与左支撑板(314)和右支撑板(324)固定连接;左滑行杆(31)和右滑行杆(32)前后错开;左齿圈(313)和右齿圈(323)的旋转中心轴共轴;左滑行杆(31)、右滑行杆(32)的旋转中心轴与左齿圈(313)和右齿圈(323)的旋转中心轴共轴。
3.根据权利要求2所述的一种量角器式的电缆弯曲装置,其特征在于:右中心齿轮(35)上设置有限位螺栓(36);当限位螺栓(36)处于最前端时,右中心齿轮(35)处于自由旋转状态;当限位螺栓(36)处于最后端时,右中心齿轮(35)处于限制状态。
4.根据权利要求1所述的一种量角器式的电缆弯曲装置,其特征在于:电缆顶固装置(20)为气缸;电缆顶固杆(21)呈方形柱固定连接在电缆顶固装置(20)的活塞杆上;电缆顶固杆(21)的前后方向的宽度与弯曲操作槽(100)的前后方向的宽度相等;电缆顶固杆(21)的上端成型有半圆柱面。
5.根据权利要求1所述的一种量角器式的电缆弯曲装置,其特征在于:当弯曲抵靠板(42)处于最高端时,弯曲抵靠板(42)的下端面与弯曲操作槽(100)的上侧壁平齐。
6.根据权利要求1所述的一种量角器式的电缆弯曲装置,其特征在于:支撑座(10)的前端面位于角度调节槽(101)的内圆柱面侧成型角度标尺。
7.根据权利要求1所述的一种量角器式的电缆弯曲装置,其特征在于:电缆(50)的直径与弯曲操作槽(100)的前后方向的宽度相等。
