专利号: 201711234776X
申请人: 北京建筑大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

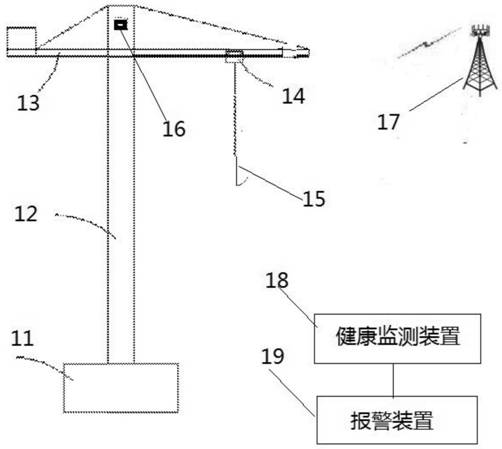

1.一种用于建筑施工塔吊机的GNSS塔臂健康监测预警系统,所述建筑施工塔吊机包括塔臂、塔身及在塔臂上可滑动的吊装移动车,该健康监测预警系统包括GNSS基准站、移动车GNSS流动站、健康监测装置和警报装置,其特征在于,所述移动车GNSS流动站设置在所述吊装移动车的顶部中心位置,所述移动车GNSS流动站接收GNSS卫星信号,同时从所述GNSS基准站接收GNSS卫星差分改正信号,从而确定自身的当前位置信息,并将所述当前位置信息发送给所述健康监测装置;

所述健康监测装置根据所述当前位置信息及历史定位数据,确定所述移动车GNSS流动站的高程变化是否超出阈值,如果超出阈值,则所述警报装置进行报警。

2.根据权利要求1所述的GNSS塔臂健康监测预警系统,其特征在于,所述健康监测装置如下地确定所述移动车GNSS流动站的高程变化:其中,hn为所述移动车GNSS流动站当前历元n(n>1且n∈Z)的高程量, 为历史历元的平均高程量,Δhn为高度健康升降量。

3.根据权利要求1所述的GNSS塔臂健康监测预警系统,其特征在于,所述健康监测装置如下地确定所述移动车GNSS流动站的高程变化:其中,hn为所述移动车GNSS流动站当前历元n(n>1且n∈Z)的高程量, 是上一历元n-

1的平滑滤波高程量,可利用历史定位数据采用平滑滤波算法获得,Δhn为高度健康升降量。

4.根据权利要求2或3所述的GNSS塔臂健康监测预警系统,其特征在于,当所述塔臂移动车高度健康升降量Δhn大于设定预警量Eh时,进行塔吊机塔臂倾斜报警,其中所述预警量如下确定:其中,a,b分别是所述移动车GNSS流动站接收机的固定误差和比例误差;L为塔吊机塔身高度;k为预警系数,计算公式如下:k=(2~3)·m

式中,m为塔吊机折旧系数,取值0.6~1。

5.一种GNSS塔臂健康监测预警方法,用于建筑施工塔吊机,所述建筑施工塔吊机包括塔臂、塔身、在塔臂上可滑动的吊装移动车,以及安装在该吊装移动车的顶部中心位置的移动车GNSS流动站,所述方法包括:移动车GNSS流动站当前自身位置确定步骤,所述移动车GNSS流动站接收GNSS卫星信号,同时从GNSS基准站接收GNSS卫星差分改正信号,从而确定自身的当前位置信息;

变化判断步骤,根据所述当前位置信息及历史定位数据,确定移动车GNSS流动站的高程变化是否超出阈值,如果超出阈值,则出报警指示;以及报警步骤,根据所述报警指示进行报警。

6.根据权利要求5所述的GNSS塔臂健康监测预警方法,其特征在于,所述变化判断步骤如下地确定所述移动车GNSS流动站的高程变化:其中,hn为所述GNSS流动站当前历元n(n>1且n∈Z)的高度量, 为历史历元的平均高度量,Δhn为升降量。

7.根据权利要求5所述的GNSS塔臂健康监测预警方法,其特征在于,所述变化判断步骤如下地确定所述移动车GNSS流动站的高程变化:其中,hn为所述移动车GNSS流动站当前历元n(n>1且n∈Z)的高程量, 是上一历元n-

1的平滑滤波高程量,可利用历史定位数据采用平滑滤波算法获得,Δhn为高度健康升降量。

8.根据权利要求6或7所述的GNSS塔臂健康监测预警方法,其特征在于,当所述塔臂移动车高度健康升降量Δhn大于设定预警量Eh时,进行塔吊机塔臂倾斜报警,其中所述预警量如下确定:其中,a,b分别是所述移动车GNSS流动站接收机的固定误差和比例误差;L为塔吊机塔身高度;k为预警系数,计算公式如下:k=(2~3)·m

式中,m为塔吊折旧系数,取值0.6~1。
