1.一种石墨烯掺杂金属氧化物电极材料的制备方法，其特征在于，包括以下步骤：S1，获取一对石墨电极和电解液，将成对所述石墨电极插入所述电解液中，通电电解，获取电解得到的石墨烯；

S2，将Ru盐、Sn盐和Co盐溶解于溶剂中，得到混合金属盐溶液，其中，所述混合金属盐溶液中，Ru:Sn:Co的原子比为4:1～4:2～4；

S3，在所述混合金属盐溶液中，加入所述石墨烯，混合后，干燥得到石墨烯-金属盐前驱体；

S4，将所述石墨烯-金属盐前驱体在220℃～300℃条件下煅烧，得到石墨烯掺杂金属氧化物电极材料。

2.根据权利要求1所述的制备方法，其特征在于，步骤S1中，所述电解液为浓度为18～

22mg/L的NaCl溶液。

3.根据权利要求1所述的制备方法，其特征在于，所述混合金属盐溶液中，Ru:Sn:Co的原子比为4:3:3。

4.根据权利要求1所述的制备方法，其特征在于，所述石墨烯-金属盐前驱体中，所述石墨烯的含量为8～12％。

5.根据权利要求1所述的制备方法，其特征在于，步骤S1中，通电电解的过程为：通电电压为8～12mV，电流为0.02～0.04A，通电时间为20～25h。

6.根据权利要求1所述的制备方法，其特征在于，步骤S2中，所述溶剂为乙醇溶液。

7.根据权利要求1所述的制备方法，其特征在于，步骤S3中，先将所述石墨烯溶解在含有壳聚糖和醋酸的二甲基甲酰胺溶液中，然后再加入到所述混合金属盐溶液。

8.根据权利要求7所述的制备方法，其特征在于，所述石墨烯与所述壳聚糖的质量比为

1：0.5～0.8。

9.根据权利要求1所述的制备方法，其特征在于，步骤S4中，所述石墨烯-金属盐前驱体的煅烧过程中，包括以下阶段：第一阶段：以15～20℃/min的升温速率升温至230～240℃，保温10～15min；

第二阶段：以2～5℃/min的升温速率升温至280～300℃，保温25～40min；

第三阶段：以4～6℃/min的降温速率降温至220～230℃，保温10～15min。

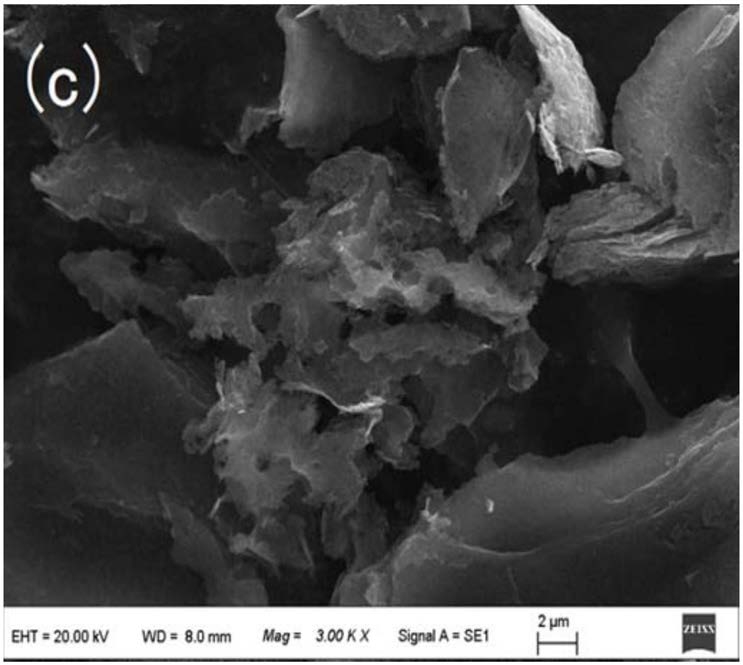

10.一种石墨烯掺杂金属氧化物电极材料，其特征在于，根据权利要求1～9任意一项所述的制备方法制得。
