专利号: 2017112409198
申请人: 陕西科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 鞋类
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.旋转防滑的儿童鞋底,其特征在于:包括鞋底,所述鞋底上设置有若干个可旋转防滑钉和止滑花纹(4),所述可旋转防滑钉每排之间通过止滑花纹(4)串接,所述可旋转防滑钉周围还平行地设置有若干道止滑花纹(4);

所述可旋转防滑钉包括吸附面(5)、多个吸附体(6)和支撑柱(7);所述吸附面(5)呈中空结构的蛇皮管状,可压缩拉伸旋转,支撑柱(7)呈圆柱体状;所述吸附面(5)垂直设置在鞋底上,所述支撑柱(7)设置于吸附面(5)底面圆心处的鞋底上,所述多个吸附体(6)朝支撑柱(7)方向向内倾斜,设置于吸附面(5)内侧壁上且均布在支撑柱(7)周围;

所述吸附体(6)包括承载钉(8)、吸附盘(9)和回弹柱(10);所述承载钉(8)呈圆形口径花盆状且其盆身可压缩拉伸旋转,所述承载钉(8)上接吸附盘(9)且其底面圆心处设置有回弹柱(10),所述吸附盘(9)呈凹面圆环形,所述承载钉(8)倾斜设置于吸附面(5)的侧壁上;

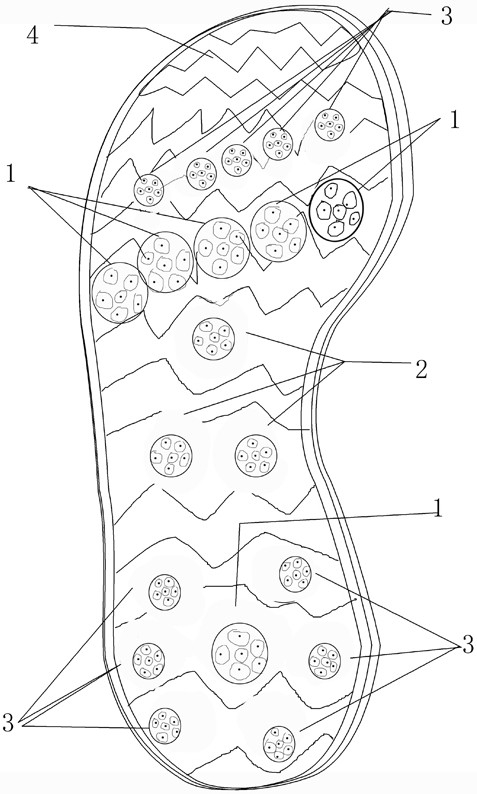

所述可旋转防滑钉根据尺寸分为大、中、小不同规格的第一可旋转防滑钉(1)、第二可旋转防滑钉(2)和第三可旋转防滑钉(3);

所述可旋转防滑钉按照儿童足底的力学特征设置于鞋底上;

所述第一可旋转防滑钉(1)分布在鞋底上对应足后跟踵心部位和第一至第五跖趾部位处;所述第二可旋转防滑钉(2)分布在鞋底上对应腰窝内外两侧部位和腰窝前侧部位处;所述第三可旋转防滑钉(3)分布在鞋底上对应第一至第五脚趾部位和后跟踵心部位四周处。

2.根据权利要求1所述的旋转防滑的儿童鞋底,其特征在于:所述第一可旋转防滑钉(1)吸附面半径为8‑10mm,吸附体半径为3‑4mm,支撑柱半径为3‑4mm,回弹柱半径为2‑3mm;

第二可旋转防滑钉(2)吸附面半径为6‑8mm,吸附体半径为2‑3mm,支撑柱半径为2‑3mm,回弹柱半径为1‑2mm;

第三可旋转防滑钉(3)吸附面半径为5‑7mm,吸附体半径为1‑2mm,支撑柱半径为1‑2mm,回弹柱半径为0.5‑1mm;

所述可旋转防滑钉的支撑柱高度均为3‑4mm,回弹柱高度均为2‑3mm,承载钉高度均为

1‑2mm。

3.根据权利要求2所述的旋转防滑的儿童鞋底,其特征在于:所述止滑花纹(4)呈锯齿状。
