专利号: 2017112414181
申请人: 宁波德深机械设备有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 手动切割工具;切割;切断
更新日期:2024-11-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

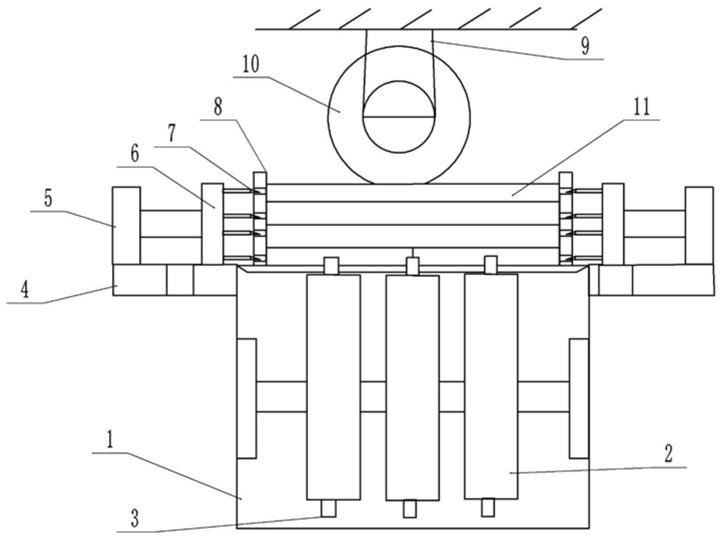

1.一种太阳能板切割设备,其特征在于:包括机架,所述机架顶部设有可放置太阳能板的滑槽,所述机架的两侧端部对称设有驱动太阳能板用的若干传动轮,所述传动轮的圆周上均匀分布有若干挡块,所述机架的顶部侧壁固定连接有支撑座,所述支撑座上固定安装有液压缸,所述液压缸的输出端设有推板,所述推板上安装有若干沿竖直方向间隔设置的针尖,所述滑槽上设有用于定位太阳能板的限位板,所述限位板上设有与针尖配合的针孔,所述机架的顶部设有可沿垂直于太阳能板运输方向移动的机械臂,所述机械臂靠近机架的端部设有电机,所述电机上安装有用于切割的切割轮;

太阳能板包括四层材料,每个限位板上设有四个针尖,四个针尖能够分别插入太阳能板的四层材料中;限位板的数量两个,两个限位板上的四个针尖分别正对布置,所述滑槽与太阳能板的接触位置涂抹黄油,所述挡块的表面设置有橡胶层。

2.根据权利要求1所述的太阳能板切割设备,其特征在于:所述机架每侧端部传动轮的个数为3个。

3.根据权利要求1所述的太阳能板切割设备,其特征在于:所述限位板的长度大于太阳能板的厚度。
