专利号: 2017112416844
申请人: 西安理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 液体变容式机械;液体泵或弹性流体泵
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

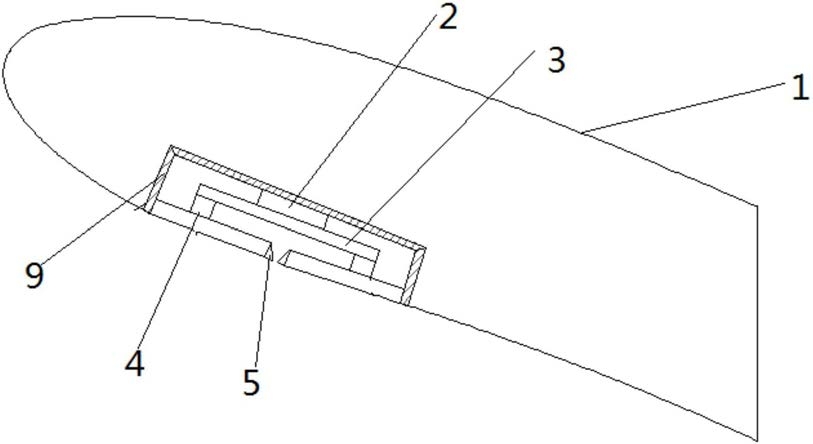

1.一种用于避免离心泵失速的叶片,其特征在于,包括叶片本体(1),所述叶片本体(1)吸力面上开设有凹槽(9),所述凹槽(9)内设置有射流器,所述射流器包括压电陶瓷元件(2),所述压电陶瓷元件(2)一表面与凹槽(9)接触,所述压电陶瓷元件(2)另一表面上连接有振动金属片(3),所述振动金属片(3)两端连接有分流隔板(4),所述分流隔板(4)与振动金属片(3)形成腔体(6),所述分流隔板(4)上开设有喷口(5)。

2.如权利要求1所述的一种用于避免离心泵失速的叶片,其特征在于,所述分流隔板(4)包括两个互相平行的第一连接杆(7),每个所述第一连接杆(7)一端与振动金属片(3)连接,所述第一连接杆(7)另一端连接有第二连接杆(8),所述喷口(5)位于第二连接杆(8)上。

3.如权利要求2所述的一种用于避免离心泵失速的叶片,其特征在于,所述第二连接杆(8)上表面与叶片本体(1)表面位于同一水平面。

4.如权利要求1-3任意一项所述的一种用于避免离心泵失速的叶片,其特征在于,所述压电陶瓷元件(2)的形状为圆形、方形或者环形。
