专利号: 2017112430413
申请人: 重庆市长寿区石猫儿农业有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-11-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

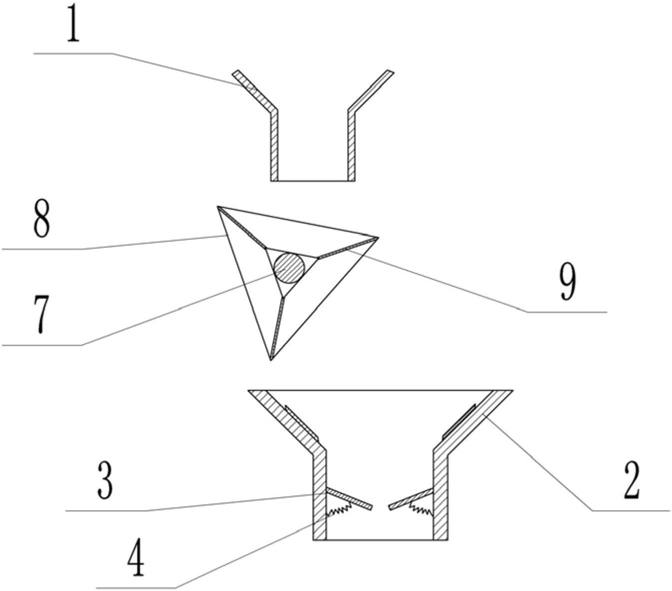

1.水果定量输送机,其特征在于,包括:

传送装置,传送装置包括进料斗和位于进料斗下方侧边的出料斗,出料斗侧壁上铰接有减震板,减震板与出料斗的侧壁之间连接有第一弹簧;

固定机构,固定机构包括分别设置在进料斗和出料斗两侧的第一固定架和第二固定架;所述第一固定架与第二固定架均为中空结构;

定量机构,定量机构包括第一固定架和第二固定架之间的转轴,第一固定架和第二固定架相对的侧壁上各自开设有条形孔,所述转轴的两端分别穿过所述条形孔伸入第一固定架和第二固定架内,并能在条形孔内自由转动和上下滑动,转轴中部上固定套接有料斗,所述料斗沿转轴的周向360度开口,料斗内设有沿转轴径向设置的三块隔板,料斗的开口部被三块隔板分割成三个大小相等且独立的空间;转轴位于第一固定架内的一端外套有滑动块,转轴位于第二固定架内的一端外套有活动块,滑动块和活动块分别与转轴间隙配合,滑动块下方设有第二弹簧,活动块下方设有第三弹簧,所述第二弹簧被压在滑动块和第一固定架的内底面之间,所述第三弹簧被压在活动块和第二固定架的内底面之间;

锁止机构,锁止机构包括固定套接在转轴位于第一固定架内一侧的锁止轮,所述锁止轮外圆周周向均匀有三个齿突,锁止轮上方设有与第一固定架固定连接的第一气囊,第一气囊下部固定连接有锁止杆,所述第一固定架内设有限制锁止杆仅做竖直方向上下运动的机构;所述滑动块的上方连接有在滑动块向下移动时从第一气囊中吸气囊的第二气囊,第一气囊和第二气囊之间设有连通第一气囊和第二气囊的通气管,所述第一固定架内还设有能将第二气囊固定的固定装置;

其中,当转轴未转动时,所述锁止杆的自由端的侧面与锁止轮外圆周上的齿突的侧面相抵,将锁止轮卡住不动,并使所述料斗上单个独立的开口部朝向所述出料斗一侧倾斜。

2.根据权利要求1所述的水果定量输送机,其特征在于:所述第一固定架内限制锁止杆仅做竖直方向上下运动的机构为固定框,固定框与第一固定架固定连接,固定框的下方开设有口部,口部下方连接有中空的固定杆,第一气囊设置在固定框内,所述锁止杆从口部沿固定杆向下伸出。

3.根据权利要求1所述的水果定量输送机,其特征在于:所述第一固定架内的固定装置为位于滑动块上方的挡板,所述挡板与第一固定架固定连接,第二气囊上部与挡板固定连接。

4.根据权利要求1所述的水果定量输送机,其特征在于:所述第一固定架内的滑动块和转轴之间的间隙内设有第一轴承。

5.根据权利要求1所述的水果定量输送机,其特征在于:所述第二固定架内的活动块和转轴之间的间隙内设有第二轴承。

6.根据权利要求1至5任一项所述的水果定量输送机,其特征在于:所述料斗的中间部分为中空,中空部分的横截面呈三角形。
