专利号: 2017112441051
申请人: 宁波鑫神泽汽车零部件有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2023-11-30
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

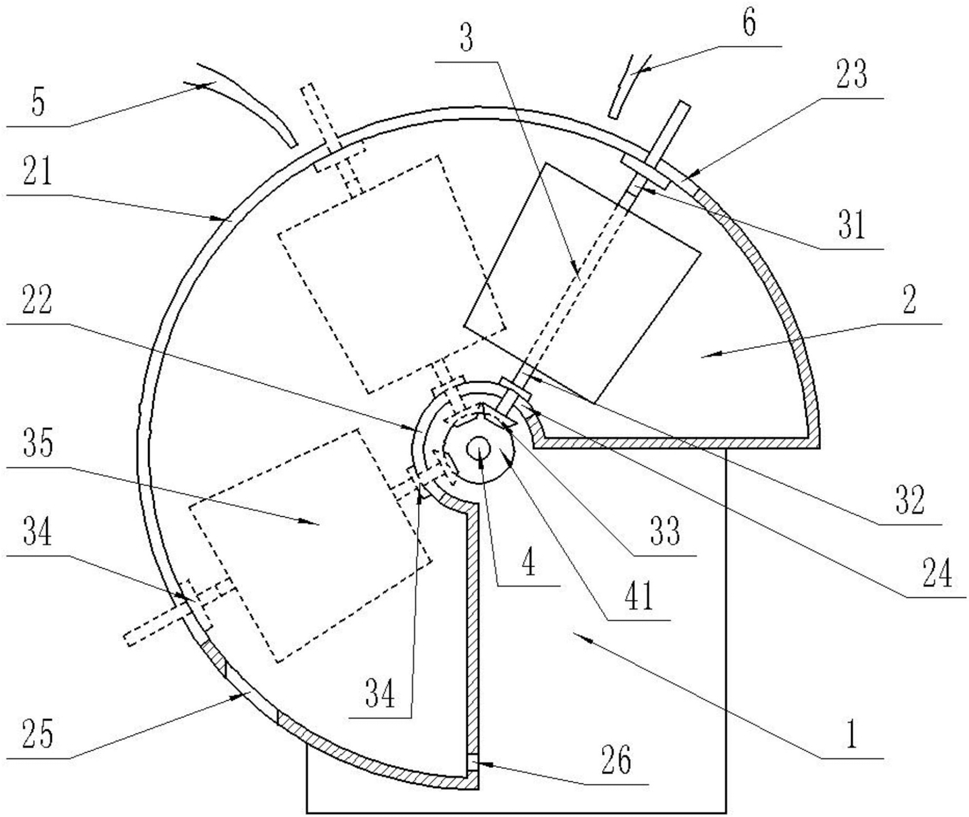

1.碎屑清理机,其特征在于:包括有机架和固定在机架上的内空腔结构的机箱,所述机箱为3/4圆柱体,机箱的轴线水平布置,所述机箱包括第一圆柱面和第二圆柱面,以及连接第一圆柱面和第二圆柱面的两个侧面;所述第一圆柱面沿机箱的周向设有第一通槽,第二圆柱面沿机箱的周向设有第二通槽,机箱内设有一根转轴,转轴沿机箱的径向布置,转轴包括旋转段和与旋转段转动连接的自由段,转轴的自由段滑动连接在第一通槽内并从第一通槽伸出第一圆柱面外,转轴的旋转段滑动连接在第二通槽内并从第二通槽伸出第二圆柱面外,转轴的旋转段固定连接有第一锥齿轮,所述第一锥齿轮位于第二圆柱面的外侧;还包括有与机箱同轴的主动轴,所述主动轴位于第二圆柱面的外侧,主动轴转动连接在机架上并外接电机,主动轴上固定连接有第二锥齿轮,第二锥齿轮与所述第一锥齿轮啮合;所述转轴的自由段和旋转段上均设有用于限制转轴沿机箱的径向运动的限位部,旋转段上还同轴设有桶状的甩干桶,所述甩干桶位于第一圆柱面和第二圆柱面之间,甩干桶的侧壁上设有筛孔;所述第一圆柱面的上方设有用于对甩干桶排入待处理冷却液的排料管和用于对甩干桶排入清水的排水管,机箱的第一圆柱面上设有用于倾倒甩干桶的窗口,机箱上还开设有用于排废液的排废口。

2.根据权利要求1所述的碎屑清理机,其特征在于:排料管和排水管沿机箱的周向分布,排料管的管口和排水管的管口均朝向第一通槽。

3.根据权利要求2所述的碎屑清理机,其特征在于:所述排料管上设有排料阀门,所述排水管上设有排水阀门。

4.根据权利要求3所述的碎屑清理机,其特征在于:所述限位部为限位滑块,两个限位滑块分别与第一圆柱面和第二圆柱面相抵。

5.根据权利要求4所述的碎屑清理机,其特征在于:所述甩干桶与转轴可拆卸连接。
