专利号: 2017112441795
申请人: 重庆馋丫丫食品有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 手动切割工具;切割;切断
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

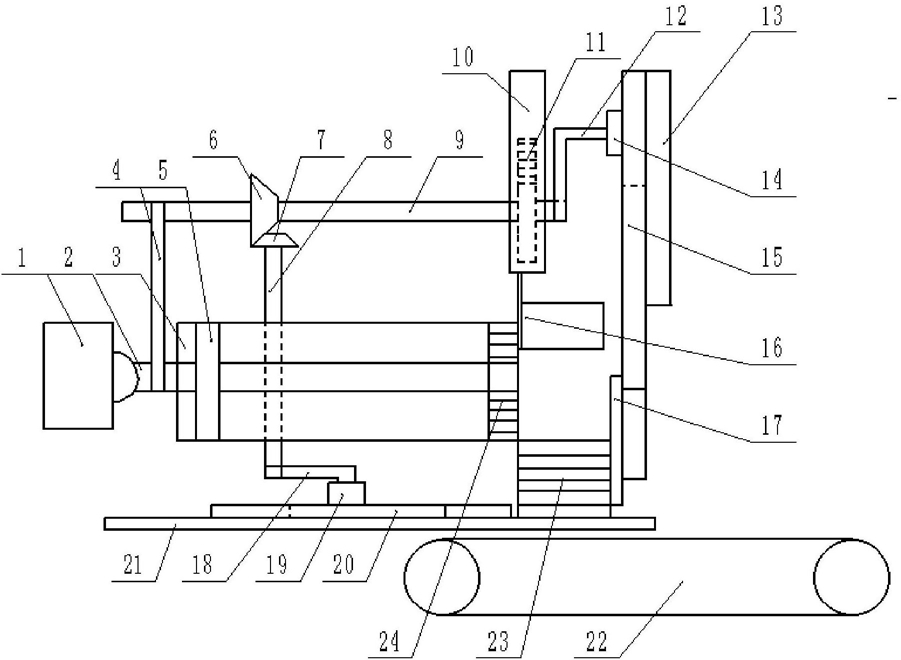

1.一种休闲食品加工装置,其特征在于:包括横向的压榨筒,压榨筒的一端为进料端,另一端为出料端,所述出料端内设有刀片层,所述压榨筒内滑动连接有活塞,活塞的中部设有通孔,压榨筒的外侧设有电机,电机上连接有丝杠,所述丝杠远离电机的一端位于压榨筒内,且丝杠与活塞螺纹连接,所述压榨筒的上方设有转轴,转轴上固定连接有第一伞齿轮,所述第一伞齿轮上啮合有第二伞齿轮,第二伞齿轮上固定连接有竖轴,转轴的一端与丝杠之间连接有皮带,转轴的另一端固定连接有扇形齿轮,扇形齿轮上啮合有齿条框,所述齿条框包括底边和两个侧边,两个侧边相互正对的一面均设有与扇形齿轮配合的齿条,底边上固定连接有切刀,切刀包括均为竖向的第一刀片和第二刀片,第一刀片滑动连接在出料端上,第二刀片固定连接在第一刀片的中部,且第一刀片与第二刀片垂直,所述齿条框的外侧设有竖向的第一导轨,第一导轨上滑动连接有第一齿条和第二齿条,第一齿条和第二齿条之间啮合有第一直齿轮,第一齿条上固定连接有横向的第一滑条,第一滑条上滑动连接有第一滑块,所述转轴远离皮带的一端与第一滑块之间连接有“L”型的第一连杆,所述压榨筒的下方设有横向的第二导轨,第二导轨上滑动连接有第三齿条和第四齿条,第三齿条和第四齿条之间啮合有第二直齿轮,第三齿条上固定连接有横向的第二滑条,第二滑条上滑动连接有第二滑块,所述竖轴的底端与第二滑块之间连接有“L”型的第二连杆,所述出料端的下方设有放置板,所述放置板的下方设有传送带,出料端的外侧设有挡板;所述放置板上涂有食用油。

2.根据权利要求1所述的一种休闲食品加工装置,其特征在于:所述压榨筒的底部设有出水孔。

3.根据权利要求2所述的一种休闲食品加工装置,其特征在于:所述切刀和刀片层均为不锈钢制成。

4.根据权利要求3所述的一种休闲食品加工装置,其特征在于:所述丝杠和转轴上均设有皮带槽,皮带位于皮带槽内。

5.根据权利要求4所述的一种休闲食品加工装置,其特征在于:所述第一刀片和第二刀片焊接。
