专利号: 2017112447170
申请人: 临沂文一诺知识产权运营有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-03-02
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

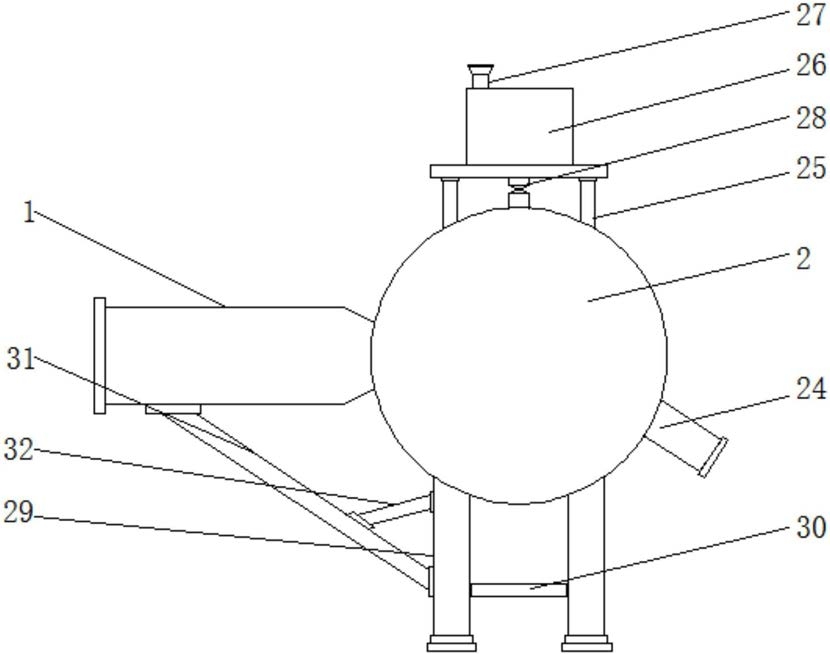

1.一种高效率秸秆饲料粉碎机,包括搅碎桶(1),其特征在于:所述搅碎桶(1)的一侧连通有圆柱桶(2),并且搅碎桶(1)的顶部贯穿有杆体(3),所述杆体(3)延伸至搅碎桶(1)内部的一端固定连接有固定板(4),所述搅碎桶(1)的顶部且位于杆体(3)的两侧均固定连接有滑板(5),所述滑板(5)的顶部滑动连接有滑块(6),并且滑块(6)的顶部活动连接有滑杆(7),所述滑杆(7)远离滑块(6)的一端与杆体(3)表面的一侧活动连接,并且滑板(5)的两侧均固定连接有挡板(8),所述固定板(4)的一侧固定连接有马达(9),并且马达(9)输出轴的一端固定连接有第一搅碎刀片(10)。

2.根据权利要求1所述的一种高效率秸秆饲料粉碎机,其特征在于:所述搅碎桶(1)表面的底部贯穿有活动杆(11),并且活动杆(11)延伸至搅碎桶(1)内部的一端固定连接有活动板(12),所述活动板(12)的一侧活动连接有与第一搅碎刀片(10)相啮合的第二搅碎刀片(13)。

3.根据权利要求1所述的一种高效率秸秆饲料粉碎机,其特征在于:所述活动杆(11)的表面且位于活动板(12)的底部与搅碎桶(1)内壁的底部之间固定连接有弹簧(14),所述活动杆(11)延伸至搅碎桶(1)外部的一端固定连接有挡块(15)。

4.根据权利要求1所述的一种高效率秸秆饲料粉碎机,其特征在于:所述搅碎桶(1)内壁的顶部与底部均固定连接有导向板(16),并且导向板(16)的一侧与搅碎桶(1)内壁的一侧之间固定连接有固定杆(17),所述杆体(3)的数量为两个。

5.根据权利要求1所述的一种高效率秸秆饲料粉碎机,其特征在于:所述圆柱桶(2)的一侧通过电机支撑板固定连接有电机(18),并且电机(18)输出轴的一端固定连接有搅拌杆(19)。

6.根据权利要求5所述的一种高效率秸秆饲料粉碎机,其特征在于:所述搅拌杆(19)远离电机(18)输出轴的一端贯穿圆柱桶(2)并延伸至圆柱桶(2)的内部。

7.根据权利要求5所述的一种高效率秸秆饲料粉碎机,其特征在于:所述搅拌杆(19)延伸至圆柱桶(2)内部的一端表面固定连接有连接杆(20),并且连接杆(20)表面的一侧固定连接有第一齿牙刀片(21)。

8.根据权利要求1所述的一种高效率秸秆饲料粉碎机,其特征在于:所述圆柱桶(2)内壁的两侧均固定连接有连接板(22),并且连接板(22)的数量为十个,所述连接板(22)的一侧固定连接有第二齿牙刀片(23),并且圆柱桶(2)的一侧连通有排料管(24)。

9.根据权利要求1所述的一种高效率秸秆饲料粉碎机,其特征在于:所述圆柱桶(2)的顶部固定连接有支撑架(25),并且支撑架(25)的顶部固定连接有水箱(26),所述水箱(26)顶部的一侧连通有注水管(27),并且水箱(26)的底部与支撑架(25)的底部之间连通有排水管(28),所述排水管(28)延伸至支撑架(25)底部的一端与圆柱桶(2)的顶部相连通,并且排水管(28)的内壁固定连接有单向阀。

10.根据权利要求1所述的一种高效率秸秆饲料粉碎机,其特征在于:所述圆柱桶(2)底部的两侧均固定连接有支撑腿(29),并且支撑腿(29)表面相对的一侧之间固定连接有固定架(30),所述搅碎桶(2)表面的底部与支撑腿(29)表面的一侧之间固定连接有支撑板(31),并且支撑板(31)的一侧与支撑腿(29)表面的一侧之间固定连接有支撑杆(32)。
