专利号: 2017112476366
申请人: 丁文玲
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

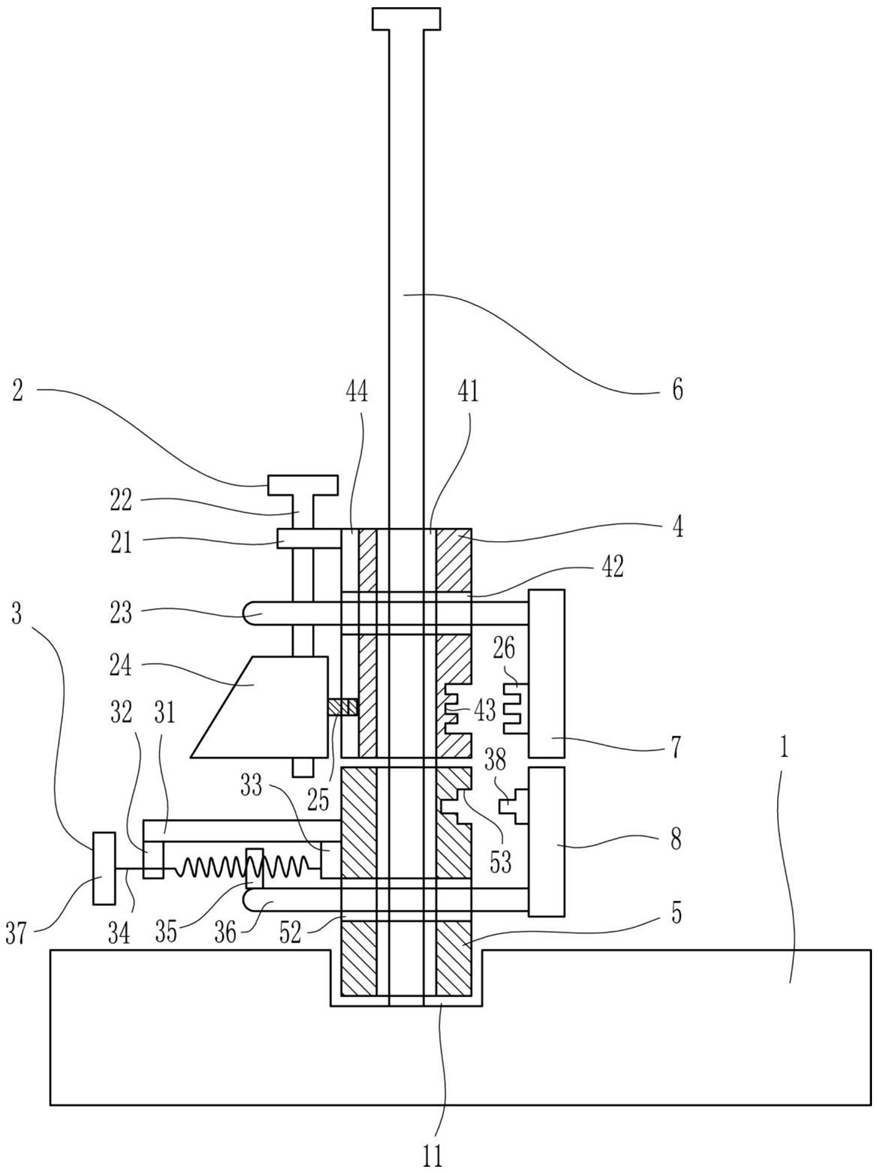

1.一种真假皮革的鉴别装置,其特征在于,包括有底座(1)、第一移动装置(2)、第二移动装置(3)、第一滑板(4)、第二滑板(5)、第一长导向杆(6)、第一压板(7)、第二压板(8)、第一定位螺栓(9)和第二定位螺栓(10);底座(1)的顶部开有第一凹槽(11),底座(1)的上方设置有第一移动装置(2),第一移动装置(2)下方设置有第二移动装置(3),第二移动装置(3)位于底座(1)上方,第一滑板(4)位于第一移动装置(2)的右侧,第二滑板(5)位于第一滑板(4)的正下方,第二滑板(5)位于第二移动装置(3)的右侧,第二滑板(5)的下部位于底座(1)的第一凹槽(11)内,第一滑板(4)的顶部开有上下贯穿的第一导向孔(41),第一滑板(4)的左侧壁开有左右贯穿的第二导向孔(42),第一滑板(4)的右侧壁开有E形槽(43),E形槽(43)位于第二导向孔(42)的下方,第一滑板(4)的左侧壁开有上下贯穿的T形滑槽(44),T形滑槽(44)与第二导向孔(42)相连通,第二滑板(5)的顶部开有上下贯穿的第三导向孔(51),第二滑板(5)的第三导向孔(51)与第一滑板(4)的第一导向孔(41)相对应,第二滑板(5)的左侧壁开有左右贯穿的第四导向孔(52),第二滑板(5)的右侧壁开有T形插槽(53),T形插槽(53)位于第四导向孔(52)的上方,第一滑板(4)通过第一导向孔(41)套在第一长导向杆(6)上,第二滑板(5)通过第三导向孔(51)套在第一长导向杆(6)上,第一长导向杆(6)的下端位于底座(1)的第一凹槽(11)内,第一长导向杆(6)与底座(1)设置为固定连接,第一压板(7)位于第一滑板(4)的右侧,第二压板(8)位于第一压板(7)的正下方,第二压板(8)位于第二滑板(5)的右侧,第一压板(7)和第二压板(8)均位于底座(1)的上方,第一滑板(4)的后侧壁上安装有第一定位螺栓(9),第一定位螺栓(9)与第一滑板(4)设置为螺纹连接,第二定位螺栓(10)位于第一定位螺栓(9)的下方,第二滑板(5)的后侧壁上安装有第二定位螺栓(10),第二定位螺栓(10)与第二滑板(5)设置为螺纹连接。

2.根据权利要求1所述的一种真假皮革的鉴别装置,其特征在于,第一移动装置(2)包括有第一轴承座(21)、长螺杆(22)、第一U形杆(23)、直角梯形滑块(24)、T形滑块(25)和E形插块(26);第一轴承座(21)的右侧壁与第一滑板(4)的左侧壁设置为固定连接,长螺杆(22)与第一轴承座(21)内的轴承设置为过盈连接,第一U形杆(23)位于第一滑板(4)的第二导向孔(42)内,长螺杆(22)位于第一U形杆(23)内,第一U形杆(23)的两个右端与第一压板(7)左侧壁的上部设置为固定连接,直角梯形滑块(24)开有上下贯穿的螺纹孔,直角梯形滑块(24)通过螺纹孔套在长螺杆(22)上,长螺杆(22)与直角梯形滑块(24)设置为螺纹连接,直角梯形滑块(24)的右侧壁与T形滑块(25)的左侧壁设置为固定连接,T形滑块(25)滑动式位于第一滑板(4)的T形滑槽(44)内,E形插块(26)的右侧壁与第一压板(7)的左侧壁设置为固定连接,E形插块(26)位于第一U形杆(23)的下方,E形插块(26)与第一滑板(4)的E形槽(43)相对应。

3.根据权利要求2所述的一种真假皮革的鉴别装置,其特征在于,第二移动装置(3)包括有小固定板(31)、第二轴承座(32)、第三轴承座(33)、丝杆(34)、螺母(35)、第二U形杆(36)、旋转盘(37)和T形插块(38);小固定板(31)的右侧壁与第二滑板(5)左侧壁的上部设置为固定连接,小固定板(31)位于直角梯形滑块(24)的下方,第二轴承座(32)的顶部与小固定板(31)底部的左端设置为固定连接,第三轴承座(33)位于第二轴承座(32)的右侧,第三轴承座(33)的顶部与小固定板(31)底部的右端设置为固定连接,丝杆(34)的右端与第三轴承座(33)内的轴承设置为过盈连接,丝杆(34)的左端与第二轴承座(32)内的轴承设置为过盈连接,丝杆(34)上设置有螺母(35),螺母(35)与丝杆(34)相配合,第二U形杆(36)位于螺母(35)的下方,第二U形杆(36)与螺母(35)设置为固定连接,第二U形杆(36)的右部位于第二滑板(5)的第四导向孔(52)内,第二U形杆(36)的两个右端与第二压板(8)左侧壁的下部设置为固定连接,旋转盘(37)的右侧壁与丝杆(34)的左端设置为固定连接,T形插块(38)的右侧壁与第二压板(8)左侧壁的上部设置为固定连接,T形插块(38)位于第二U形杆(36)的上方,T形插块(38)与第二滑板(5)的T形插槽(53)相对应,T形插块(38)位于E形插块(26)的下方。

4.根据权利要求3所述的一种真假皮革的鉴别装置,其特征在于,还包括有长固定板(61)、长滑板(62)、套管(63)、弹射管(64)、L形连接板(65)和第三定位螺栓(66);长固定板(61)的左侧壁开有左右贯穿的第一滑槽(611),长固定板(61)的前侧壁开有前后贯穿的第二滑槽(612),第一滑槽(611)与第二滑槽(612)相连通,长固定板(61)位于第一压板(7)和第二压板(8)的右侧,长固定板(61)的底部与底座(1)的顶部设置为固定连接,长滑板(62)滑动式位于长固定板(61)的第二滑槽(612)内,套管(63)嵌在长滑板(62)上,套管(63)位于长固定板(61)的第一滑槽(611)内,套管(63)内设置有弹射管(64),弹射管(64)与套管(63)相接触,L形连接板(65)的前右端与长滑板(62)的左侧壁设置为固定连接,L形连接板(65)的后左端与套管(63)的前侧壁设置为固定连接,L形连接板(65)上安装有第三定位螺栓(66),第三定位螺栓(66)与L形连接板(65)设置为螺纹连接,第三定位螺栓(66)位于套管(63)的前方。

5.根据权利要求4所述的一种真假皮革的鉴别装置,其特征在于,还包括有长齿板(71)、小齿板(72)、第一小导向杆(73)、第一弹簧(74)、小导向板(75)、第二小导向杆(76)、弧形压板(77)和第二弹簧(78);长齿板(71)的后侧壁与长固定板(61)的前侧壁设置为固定连接,长齿板(71)位于长滑板(62)的左侧,小齿板(72)位于长齿板(71)的前方,小齿板(72)与长齿板(71)相啮合,第一小导向杆(73)的后端与小齿板(72)前侧壁的中部设置为固定连接,L形连接板(65)的前侧壁开有孔,第一小导向杆(73)位于L形连接板(65)前侧壁的孔内,第一弹簧(74)位于小齿板(72)和L形连接板(65)之间,第一弹簧(74)套在第一小导向杆(73)上,小导向板(75)的右侧壁与长滑板(62)左侧壁的后部设置为固定连接,小导向板(75)上开有孔,第二小导向杆(76)滑动式位于小导向板(75)的孔内,第二小导向杆(76)位于长固定板(61)的左侧,弧形压板(77)的后侧壁与第二小导向杆(76)的前端设置为固定连接,弧形压板(77)位于弹射管(64)的后方,弧形压板(77)与弹射管(64)相匹配,弧形压板(77)与弹射管(64)相接触,第二弹簧(78)位于弧形压板(77)与小导向板(75)之间,第二弹簧(78)套在第二小导向杆(76)上。

6.根据权利要求5所述的一种真假皮革的鉴别装置,其特征在于,还包括有T形支架(81)、滑轮组(82)、拉线(83)和铜锣(84);T形支架(81)位于底座(1)的右侧,T形支架(81)的上端安装有滑轮组(82),拉线(83)穿过滑轮组(82),拉线(83)与铜锣(84)的顶部设置为固定连接,铜锣(84)位于T形支架(81)的左侧。

7.根据权利要求6所述的一种真假皮革的鉴别装置,其特征在于,还包括有托板(91)、第一滚轮(92)和第二滚轮(93);托板(91)位于底座(1)和T形支架(81)的下方,底座(1)和T形支架(81)均与托板(91)设置为固定连接,托板(91)的底部左右对称式连接有第一滚轮(92)和第二滚轮(93)。
