专利号: 2017112479256
申请人: 丁文玲
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

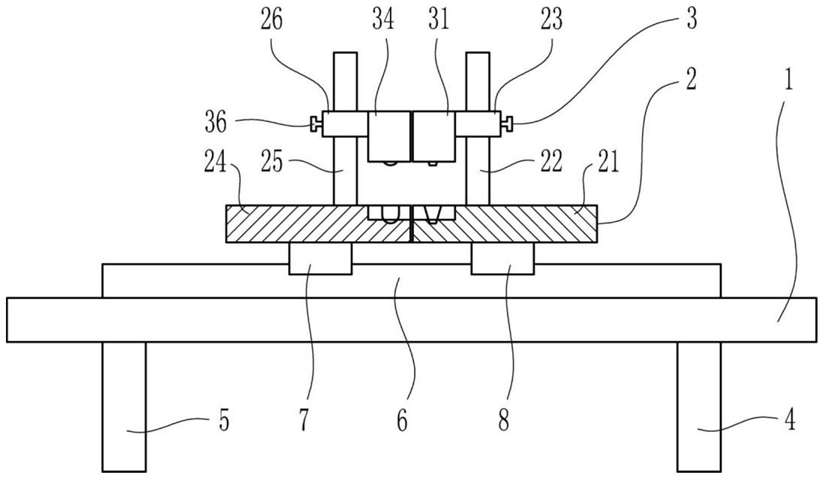

1.一种用于皮革的真假鉴别装置,其特征在于,包括有工作台(1)、拉伸装置(2)、压切装置(3)、第一支腿(4)、第二支腿(5)、滑轨(6)、第一滑块(7)和第二滑块(8);工作台(1)的上方设置有拉伸装置(2),拉伸装置(2)上设置有压切装置(3),工作台(1)的底部左右对称式设置有第二支腿(5)和第一支腿(4),工作台(1)的顶部固定连接有滑轨(6),滑轨(6)的上方左右对称式设置有第一滑块(7)和第二滑块(8),第一滑块(7)和第二滑块(8)均与滑轨(6)设置为滑动连接,第一滑块(7)和第二滑块(8)均位于拉伸装置(2)的下方。

2.根据权利要求1所述的一种用于皮革的真假鉴别装置,其特征在于,拉伸装置(2)包括有第一固定板(21)、第一导向杆(22)、第一导向套(23)、第二固定板(24)、第二导向杆(25)和第二导向套(26);第一固定板(21)的底部与第二滑块(8)的顶部设置为固定连接,第一导向杆(22)的下端与第一固定板(21)的顶部设置为固定连接,第一导向套(23)滑动式套在第一导向杆(22)上,第二固定板(24)的底部与第一滑块(7)的顶部设置为固定连接,第二固定板(24)与第一固定板(21)为左右对称式设置,第二导向杆(25)的下端与第二固定板(24)的顶部设置为固定连接,第二导向套(26)滑动式套在第二导向杆(25)上,在第一固定板(21)的顶部开有第二U形切槽(211)与锥形槽(212),第二U形切槽(211)与锥形槽(212)相连通,第一导向杆(22)位于第一固定板(21)第二U形切槽(211)的右侧,在第二固定板(24)的顶部开有第一U切槽(241)与U形槽(242),第一U切槽(241)与U形槽(242)相连通,第二导向杆(25)位于第二固定板(24)第一U切槽(241)的左侧。

3.根据权利要求2所述的一种用于皮革的真假鉴别装置,其特征在于,压切装置(3)包括有第一U形切刀(31)、锥形压块(32)、第一定位螺杆(33)、第二U形切刀(34)、U形压块(35)和第二定位螺杆(36);第一U形切刀(31)的右侧壁与第一导向套(23)的左侧壁设置为固定连接,第一U形切刀(31)位于第一固定板(21)第二U形切槽(211)的正上方,第一U形切刀(31)与第一固定板(21)的第二U形切槽(211)相对应,锥形压块(32)位于第一U形切刀(31)内,锥形压块(32)与第一U形切刀(31)设置为固定连接,锥形压块(32)位于第一固定板(21)锥形槽(212)的正上方,锥形压块(32)与第一固定板(21)的锥形槽(212)相对应,在第一导向套(23)的右侧壁上安装有第一定位螺杆(33),第一导向套(23)与第一定位螺杆(33)设置为螺纹连接,第二U形切刀(34)位于第一U形切刀(31)的左侧,第二U形切刀(34)与第一U形切刀(31)为左右对称式设置,第二U形切刀(34)的左侧壁与第二导向套(26)的右侧壁设置为固定连接,第二U形切刀(34)位于第二固定板(24)第一U切槽(241)的正上方,第二U形切刀(34)与第二固定板(24)的第一U切槽(241)相对应,U形压块(35)位于第二U形切刀(34)内,U形压块(35)与第二U形切刀(34)设置为固定连接,U形压块(35)位于第二固定板(24)U形槽(242)的正上方,U形压块(35)与第二固定板(24)的U形槽(242)相对应,在第二导向套(26)的左侧壁上安装有第二定位螺杆(36),第二导向套(26)与第二定位螺杆(36)设置为螺纹连接。

4.根据权利要求3所述的一种用于皮革的真假鉴别装置,其特征在于,还包括有长导向杆(41)、第三导向套(42)、第三定位螺杆(43)、第一L形连接杆(44)、第一拉线(45)、滑轮组(46)、弹簧(47)、第二L形连接杆(48)和拉环(49);长导向杆(41)的右端与第二固定板(24)的左侧壁设置为固定连接,第三导向套(42)滑动式的套在长导向杆(41)上,第三导向套(42)的顶部安装有第三定位螺杆(43),第三导向套(42)与第三定位螺杆(43)设置为螺纹连接,第一L形连接杆(44)的左上端与第三导向套(42)的底部设置为固定连接,第一L形连接杆(44)的右下端与工作台(1)的左侧壁设置为固定连接,第一拉线(45)的一端与第一固定板(21)的右侧壁设置为固定连接,第一拉线(45)穿过滑轮组(46),滑轮组(46)的底部与第二L形连接杆(48)的右上端设置为固定连接,第二L形连接杆(48)的左下端与工作台(1)的右侧壁设置为固定连接,在第一固定板(21)与滑轮组(46)之间设置有弹簧(47),弹簧(47)套在第一拉线(45)上,第一拉线(45)的另一端与拉环(49)设置为固定连接,拉环(49)位于工作台(1)的右侧。

5.根据权利要求4所述的一种用于皮革的真假鉴别装置,其特征在于,还包括有第一活动板(51)、第二活动板(52)、插块(53)、齿板(54)、齿轮(55)、摇杆(56)和第一小支架(57);

第一活动板(51)的顶部开有孔,第一活动板(51)通过孔套在第一导向杆(22)上,第一活动板(51)的底部与第一U形切刀(31)的顶部设置为固定连接,第二活动板(52)位于第一活动板(51)的左侧,第二活动板(52)与第一活动板(51)为左右对称式设置,第二活动板(52)的顶部开有孔,第二活动板(52)通过孔套在第二导向杆(25)上,第二活动板(52)的右侧壁开有插槽(521),在第一活动板(51)的左侧壁上设置有插块(53),插块(53)与第二活动板(52)的插槽(521)相对应,齿板(54)的左侧壁与第一活动板(51)的右侧壁设置为固定连接,齿轮(55)位于齿板(54)的右侧,齿轮(55)与齿板(54)相啮合,齿轮(55)转动式安装在第一小支架(57)上,第一小支架(57)的底部与第一固定板(21)的顶部设置为固定连接,在齿轮(55)的前侧壁上安装有摇杆(56)。

6.根据权利要求5所述的一种用于皮革的真假鉴别装置,其特征在于,还包括有底座(61)、第一滚轮(62)和第二滚轮(63);底座(61)的顶部与第二支腿(5)的下端和第一支腿(4)下端设置为固定连接,底座(61)的底部左右对称式设置有第一滚轮(62)和第二滚轮(63)。

7.根据权利要求6所述的一种用于皮革的真假鉴别装置,其特征在于,还包括有第二拉线(71)、电动绕线轮(72)和第二小支架(73);第二拉线(71)的右端与拉环(49)设置为固定连接,第二拉线(71)的左端卷绕在电动绕线轮(72)上,电动绕线轮(72)与第二小支架(73)的上端设置为固定连接,第二小支架(73)的下端与底座(61)的顶部设置为固定连接,电动绕线轮(72)位于第二支腿(5)与第一支腿(4)之间。
