专利号: 2017112482687
申请人: 浙江潮城互联网科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-04-30
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

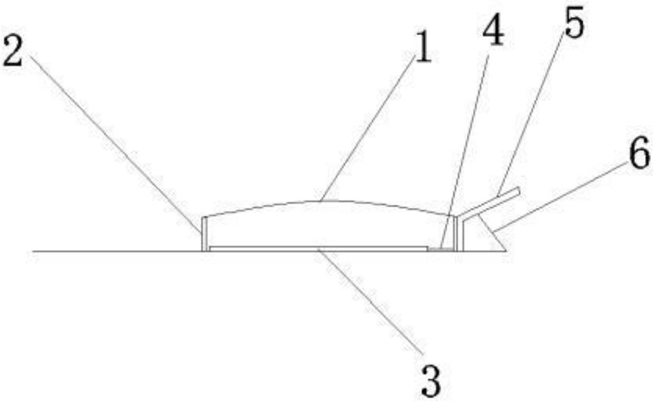

1.一种柔性光伏组件,其特征在于在屋顶固定设置有一个光伏电池板,所述光伏电池板外部设置有透明的密封层,所述光伏电池板的前部和后部分别设置有一个与光伏电池板垂直的反光板,所述反光板与光伏电池板的边缘分别有一定距离,反光板的顶部设置有一个柔性玻璃板,柔性玻璃板的前后两端分别与反光板固定连接,光伏电池板前部的反光板设置在屋顶的导轨中,并且通过一个电机驱动可在导轨中移动,使柔性玻璃板弯曲或水平。

2.如权利要求1所述的一种柔性光伏组件,其特征在于所述电机与一个计时装置连接,通过计时装置驱动工作带动光伏电池板前部的反光板根据时间移动,早上时反光板最靠近光伏电池板,柔性玻璃板呈最大弯曲状态,从早上到中午反光板逐渐远离光伏电池板移动,使柔性玻璃板从弯曲状态逐渐变为水平状态,从中午到傍晚反光板逐渐靠近光伏电池板移动,使柔性玻璃板从水平状态逐渐变为最大弯曲状态。

3.如权利要求2所述的一种柔性光伏组件,其特征在于所述柔性玻璃板在早上和傍晚时呈最大弯曲状态时,柔性玻璃板的最高点距离屋顶的高度是反光板高度的1.5—2倍。

4.如权利要求2所述的一种柔性光伏组件,其特征在于所述柔性玻璃板在早上和傍晚时呈最大弯曲状态时,柔性玻璃板的最高点距离屋顶的高度是反光板高度的1.8倍。

5.如权利要求1所述的一种柔性光伏组件,其特征在于所述反光板的内侧以及光伏电池板后部的反光板与光伏电池板的边缘之间分别设置有反光层。

6.如权利要求5所述的一种柔性光伏组件,其特征在于所述反光层为铝粉层或铝合金粉层。

7.如权利要求1所述的一种柔性光伏组件,其特征在于所述光伏组件的后部设置有一个向后上方倾斜的扰流板,扰流板通过一个固定板与光伏电池板后部的反光板固定连接,扰流板下部与屋顶之间设置有稳定板,所述稳定板是向前倾斜的。

8.如权利要求7所述的一种柔性光伏组件,其特征在于所述扰流板与水平面之间呈

30—45度角,所述稳定板与水平面之间呈50—70度角。

9.如权利要求8所述的一种柔性光伏组件,其特征在于所述扰流板与水平面之间呈35度角,所述稳定板与水平面之间呈65度角。
