专利号: 2017112493978
申请人: 西安工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

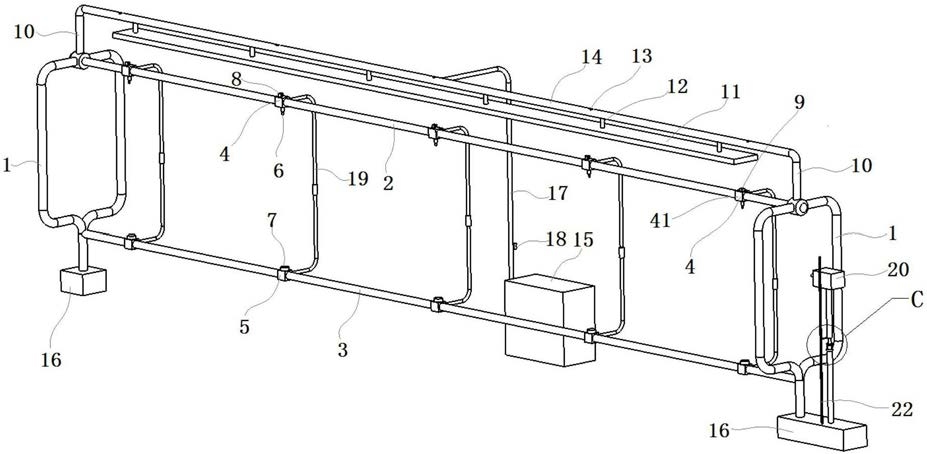

1.一种基于干扰式炮弹测速装置的测速方法,其特征在于:所述干扰式炮弹测速装置包括竖直固定在地面(16)上的两个矩形支撑框架(1),两个所述矩形支撑框架(1)之间连接有滑轨,所述滑轨上可滑动设置有若干组激光测速装置,相邻组所述激光测速装置保持间距;

包括喷水干扰装置,所述喷水干扰装置设置在滑轨正上方,且喷水干扰装置的喷水方向垂直地面(16)设置;

还包括炮弹发射装置(20),所述炮弹发射装置(20)通过高度调节支撑装置支撑设置在两个矩形支撑框架(1)所构成的区域的外侧,且炮弹发射装置(20)的炮弹发射端正对矩形支撑框架(1)所构成的平面设置;

所述高度调节支撑装置包括上支撑杆(23)、下支撑杆(27)和手动旋转连接件,所述上支撑杆(23)的上端与炮弹发射装置(20)固定连接,所述下支撑杆(27)固定设置在地面(16)上,所述上支撑杆(23)与下支撑杆(27)通过手动旋转连接件连接设置,且旋转手动旋转连接件,所述上支撑杆(23)连同炮弹发射装置(20)相对下支撑杆(27)在竖直方向发生位移;

所述手动旋转连接件包括一体结构的手握杆(34)和连接圆块(33),所述连接圆块(33)通过若干连接短杆(32)连接有圆环(31),且若干连接短杆(32)在圆环(31)上均匀分布;

所述下支撑杆(27)靠近上部的杆侧面环绕一周开设有环形槽(28),所述圆环(31)可旋转套设在环形槽(28)上;

所述上支撑杆(23)的下端中心设置有螺纹杆(25),所述手握杆(34)与连接圆块(33)同心设置有内螺纹(37),所述手握杆(34)和连接圆块(33)的一体结构与螺纹杆(25)螺纹连接;

所述下支撑杆(27)的中心沿杆体延伸开设有横截面呈圆形的第一空腔(29),连接所述第一空腔(29)的下支撑杆(27)上还开设有横截面呈矩形的第二空腔(30),所述第一空腔(29)与第二空腔(30)在下支撑杆(27)内的延伸长度相同;

所述螺纹杆(25)的下部设置有挡块(26),所述螺纹杆(25)可移动设置在第一空腔(29)内,所述挡块(26)可移动设置在第二空腔(30)内;

所述高度调节支撑装置还包括一刻度标尺(35),所述上支撑杆(23)的下端设置有指针(24),所述指针(24)指向刻度标尺(35)的起始刻度位置(36)设置;所述指针(24)离地面 (16)的初始高度为H1,所述起始刻度位置(36)的数值为H1;

所述滑轨包括相互平行的上滑轨(2)和下滑轨(3),所述上滑轨(2)连接两个矩形支撑框架(1)的上端中心设置,所述下滑轨(3)连接两个矩形支撑框架(1)的下端中心设置;所述上滑轨(2)上设置有上滑块(4),所述下滑轨(3)上设置有下滑块(5),所述上滑块(4)与下滑块(5)通过U型连接杆(19)连接设置;

所述激光测速装置包括激光发射装置(6)和激光接收装置(7),所述激光发射装置(6)设置在上滑块(4)上,所述激光接收装置(7)设置在下滑块(5)上;若干所述上滑块(4)上分别设置有距离感应装置(8),靠近所述炮弹发射装置(20)的第一个上滑块(41)上设置有距离感应装置(8)能够检测距离的感应物(9);所述激光发射装置(6)、激光接收装置(7)和距离感应装置(8)上分别套设有防水且透明的塑料薄膜;

所述喷水干扰装置包括蓄水板(11)、分水管(14)和电动水箱(15),所述分水管(14)通过输送水管(17)与电动水箱(15)连接,所述输送水管(17)上设置有水阀开关(18);所述分水管(14)通过两根分别设置在两个矩形支撑框架(1)上的竖直杆(10)支撑设置在上滑轨(2)正上方,所述分水管(14)的上管面开设有若干透气孔(13),所述分水管(14)的管底面均匀设置有若干分水通道(12),所述蓄水板(11)通过若干分水通道(12)设置在分水管(14)与上滑轨(2)之间;所述蓄水板(11)为内部中空的腔体结构,所述蓄水板(11)与分水管(14)导通设置,且蓄水板(11)的下底面设置有若干呈线性排列的出水孔(21);

所述测速方法,包括如下步骤,具体如下:

首先人工测量出炮弹发射装置(20)的出炮端的位置与指针(24)的竖直距离H2,并记录下来;

然后调节炮弹发射装置(20)的高度,旋转手握杆(34),螺纹杆(25)上移并带动炮弹发射装置(20)移动,调整好后,从刻度标尺(35)直接读出指针(24)所指的刻度值H3,则炮弹的实际发射高度H=H2+H3;

移动U型连接杆(19)调整好相邻激光接收装置(7)的距离,打开水阀开关(18),模拟下雨状态,炮弹发射装置(20)发射出炮弹,假设相邻激光接收装置(7)的距离为S,相邻激光接收装置(7)未接收到激光的时间差为T,则炮弹速度V=S/T。
