专利号: 2017112495259
申请人: 重庆代发铸造有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

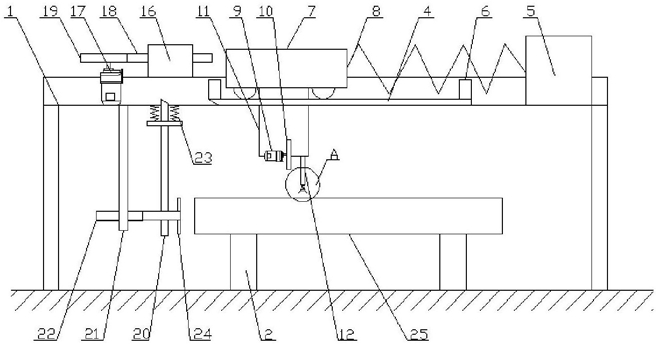

1.石油筛管外壁打磨装置,其特征在于,包括支撑框架、打磨机构和驱动机构,所述支撑框架下方设有多个支撑柱,每个所述支撑柱上均开有供工件放置的凹槽,每个所述凹槽上均设有若干倒卡;所述支撑框架上至少滑动连接有一个打磨机构,每个所述打磨机构均包括滑动连接在支撑框架上的楔板和固定在支撑框架一端的抵块,每个所述楔板两端均设有限位柱,每个楔板上均滑动连接有工作车,每个所述工作车与抵块之间均连接有第一弹簧,每个所述工作车上均设有至少一个打磨器和连接架,每个所述打磨器均包括第一电机和设置在第一电机输出轴上的打磨轮,每个所述第一电机均固定在连接架上,每个所述连接架均与工作车固定连接,每个所述连接架上均转动连接有连接杆,每个所述连接杆上设有第二弹簧,每个所述第二弹簧上均连接有打磨块,每个所述打磨块上均转动连接有至少一个打磨板;

所述驱动机构包括固定块、第二电机和转动部,所述固定块和第二电机均固定在支撑框架上,所述固定块内贯穿有与固定块滑动连接的抵杆,所述第二电机的输出轴上设有凸轮,所述凸轮与抵杆一端相抵,所述抵杆另一端与工作车相抵;

所述转动部包括楔杆、支撑杆和转轴,所述楔杆穿过支撑框架,所述楔杆上设有固定板和摩擦部,所述固定板与支撑框架之间至少设有一个第三弹簧,所述支撑杆固定在支撑框架上,所述支撑杆上设有带内螺纹的通孔,所述转轴上设有与通孔中内螺纹相配合的外螺纹,所述转轴与通孔螺纹连接,所述转轴上设有多个由弹性材料制成的叶片,所述转轴与楔杆的摩擦部相抵。

2.根据权利要求1所述的石油筛管外壁打磨装置,其特征在于:所述摩擦部是安装在楔杆上的齿条。

3.根据权利要求2所述的石油筛管外壁打磨装置,其特征在于:所述转轴上设有与齿条相啮合的齿轮。

4.根据权利要求1所述的石油筛管外壁打磨装置,其特征在于:所述转轴上设有四个叶片,每两个所述叶片的间距相等,且每个所述叶片的边沿成圆弧形状。

5.根据权利要求1所述的石油筛管外壁打磨装置,其特征在于:所述倒卡由弹性材料制成。
