专利号: 2017112526933
申请人: 西安建筑科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 水、废水、污水或污泥的处理
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

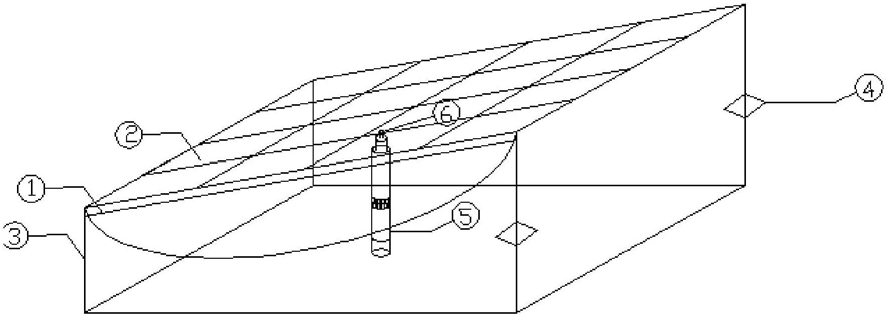

1.一种水泵-生态浮岛集成水处理系统,其特征在于,包括太阳能供电系统、水泵(5)、扬水逆变器(7)和生态浮岛(8);其中,使用状态时,太阳能供电系统和生态浮岛(8)均漂浮在水面上,且生态浮岛(8)设置在太阳能供电系统的周向上,水泵(5)的进水口位于水面之下,出水口处设置有高度可调节式喷头(6)且位于水面之上,太阳能供电系统通过扬水逆变器(7)对水泵(5)进行供电。

2.根据权利要求1所述的一种水泵-生态浮岛集成水处理系统,其特征在于,太阳能供电系统包括太阳能电池板(2)、蓄电池组和支撑浮体(3);太阳能电池板(2)和蓄电池组均放置在支撑浮体(3)上,蓄电池组用于存储太阳能电池板(2)收集的电能,并通过扬水逆变器(7)对水泵(5)进行供电。

3.根据权利要求2所述的一种水泵-生态浮岛集成水处理系统,其特征在于,太阳能电池板(2)倾斜放置在支撑浮体(3)上,且支撑浮体(3)高出水面5cm-10cm。

4.根据权利要求2所述的一种水泵-生态浮岛集成水处理系统,其特征在于,太阳能电池板(2)包括若干拼接在一起的太阳能电池以及周向设置且具有防水功能的电池板外侧边(1)。

5.根据权利要求2所述的一种水泵-生态浮岛集成水处理系统,其特征在于,蓄电池组包括防水配电箱、箱体内电池、防水逆变器、防水控制器、防水电缆以及防水接头;其中,箱体内电池、防水逆变器和防水控制器均设置在防水配电箱内,箱体内电池和防水逆变器与防水控制器输出端并联相接,防水控制器通过防水电缆以及防水接头与太阳能电池板(2)的背面电线连接。

6.根据权利要求2所述的一种水泵-生态浮岛集成水处理系统,其特征在于,太阳能电池板(2)和蓄电池组均采用环氧树脂进行整体绝缘。

7.根据权利要求1所述的一种水泵-生态浮岛集成水处理系统,其特征在于,水泵(5)的扬程为4~18m,日出水量为18~25m3,净重为13kg,体积为0.04m3。

8.根据权利要求1所述的一种水泵-生态浮岛集成水处理系统,其特征在于,生态浮岛(8)包括若干浮筒,每个浮筒的周向上均设置有若干环扣(10),相邻四个浮筒之间通过插销(11)及环扣(10)连接形成一个整体。

9.根据权利要求8所述的一种水泵-生态浮岛集成水处理系统,其特征在于,浮筒采用聚乙烯材料制成,且每个浮筒的中心还开设有内置孔洞(9),内置孔洞(9)处用于放置水生植物,水生植物的有效种植面积占生态浮岛总面积的80%。

10.根据权利要求8所述的一种水泵-生态浮岛集成水处理系统,其特征在于,浮筒的上部表面采用防滑花纹,其四角均为圆弧钝角,生态浮岛(8)外侧边设置橡胶防撞条。
