专利号: 2017112596692
申请人: 海门市创豪工业设计有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 服装
更新日期:2023-08-04
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

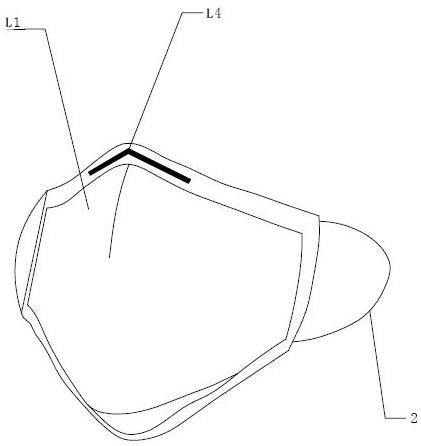

1.一种防止眼镜起雾的口罩,包括罩体(1),所述罩体(1)的两侧分别连接有挂耳(2),所述罩体(1)包括正面层(L1)和背面层(L2),所述正面层(L1)和背面层(L2)间还设置有过滤件(L3),所述正面层(L1)和背面层(L2)内还缝制有鼻线(L4),用于形成与鼻梁贴合的仿生学形状,其特征在于:所述背面层(L2)内侧还设置有呼吸辅助装置,所述呼吸辅助装置包括从使用者嘴巴呼气的呼气嘴(3),所述呼气嘴(3)连接有呼气管(4),所述呼气管(4)连接有与背面层(L2)内侧可拆卸连接的腔室(5),所述腔室(5)内设置有弹性气囊(6),所述弹性气囊(6)内设置有呼气控制机构,所述呼气控制机构包括与呼气管(4)连接的控制管(7),所述控制管(7)的一端与呼气管(4)连接,另一端连接有排气管(8),所述控制管(7)内密封滑移连接有平行设置的进气活塞(9)和出气活塞(10),所述进气活塞(9)和出气活塞(10)间连接有连接杆(11),所述控制管(7)内靠近出气活塞(10)处设置卡台(12),所述卡台(12)和所述进气活塞(9)间卡设有柔性弹簧(13),所述控制管(7)上设置有与所述弹性气囊(6)连通的进气口(14)和出气口(15),进气口(14)靠近呼气管(4),出气口(15)靠近排气管(8),所述进气口(14)和所述出气口(15)的大小小于所述出气活塞(10)和进气活塞(9)的厚度;所述出气口(15)和所述进气口(14)间的距离大于所述进气活塞(9)和所述出气活塞(10)间的距离,自然状态下所述进气活塞(9)堵住所述进气口(14),所述出气口(15)与所述排气管(8)连通,呼气时所述进气口(14)与所述呼气管(4)连通,所述出气活塞(10)挡住所述出气口(15),所述控制管(7)内设置有用于防止出气活塞(10)滑出的凸台(16);所述腔室(5)靠近人脸的一侧且位于鼻孔附近位置设置有吸控管(17),所述吸控管(17)包括靠近人脸的一侧的开口(171)和另一侧封闭的封闭部(172),所述吸控管(17)内设置有吸气活塞(18),所述吸气活塞(18)与所述进气活塞(9)通过固定杆(19)固定连接,所述腔室(5)的腔壁内设置有用于隐藏设置固定杆(19)的隐藏槽(20),所述固定杆(19)上设置有防止气体从呼气管(4)中流入到隐藏槽(20)的密封滑块(26),所述密封滑块(26)与所述呼气管(4)内的内壁密封滑移连接,所述吸控管(17)位于所述吸气活塞(18)与所述封闭部(172)的侧壁上设置有吸气孔(21),所述吸气孔(21)在自然状态下被所述吸气活塞(18)堵住,当使用者呼气,所述吸气活塞(18)与所述进气活塞同一方向运动,所述吸气孔(21)处于流通状态;所述开口(171)连接有吸气腔(24);

所述腔室(5)与所述背面层(L2)的内侧通过密封拉链(22)连接,腔室(5)靠近背面层(L2)的一侧可拆卸连接有活性炭过滤片(23)。

2.一种防止眼镜起雾的口罩,包括罩体(1),所述罩体(1)的两侧分别连接有挂耳(2),所述罩体(1)包括正面层(L1)和背面层(L2),所述正面层(L1)和背面层(L2)间还设置有过滤件(L3),所述正面层(L1)和背面层(L2)内还缝制有鼻线(L4),用于形成与鼻梁贴合的仿生学形状,其特征在于:所述背面层(L2)内侧还设置有呼吸辅助装置,所述呼吸辅助装置包括从使用者嘴巴呼气的呼气嘴(3),所述呼气嘴(3)连接有呼气管(4),所述呼气管(4)连接有与背面层(L2)内侧可拆卸连接的腔室(5),所述腔室(5)内设置有弹性气囊(6),所述弹性气囊(6)内设置有呼气控制机构,所述呼气控制机构包括与呼气管(4)连接的控制管(7),所述控制管(7)的一端与呼气管(4)连接,另一端连接有排气管(8),所述控制管(7)内密封滑移连接有平行设置的进气活塞(9)和出气活塞(10),所述进气活塞(9)和出气活塞(10)间连接有连接杆(11),所述控制管(7)内靠近出气活塞(10)处设置卡台(12),所述卡台(12)和所述进气活塞(9)间卡设有柔性弹簧(13),所述控制管(7)上设置有与所述弹性气囊(6)连通的进气口(14)和出气口(15),进气口(14)靠近呼气管(4),出气口(15)靠近排气管(8),所述进气口(14)和所述出气口(15)的大小小于所述出气活塞(10)和进气活塞(9)的厚度;所述出气口(15)和所述进气口(14)间的距离大于所述进气活塞(9)和所述出气活塞(10)间的距离,自然状态下所述进气活塞(9)堵住所述进气口(14),所述出气口(15)与所述排气管(8)连通,呼气时所述进气口(14)与所述呼气管(4)连通,所述出气活塞(10)挡住所述出气口(15),所述控制管(7)内设置有用于防止出气活塞(10)滑出的凸台(16);所述腔室(5)靠近人脸的一侧且位于鼻孔附近位置设置有吸控管(17),所述吸控管(17)包括靠近人脸的一侧的开口(171)和另一侧封闭的封闭部(172),所述吸控管(17)内设置有吸气活塞(18),所述吸气活塞(18)与所述进气活塞(9)通过固定杆(19)固定连接,所述腔室(5)的腔壁内设置有用于隐藏设置固定杆(19)的隐藏槽(20),所述固定杆(19)上设置有防止气体从呼气管(4)中流入到隐藏槽(20)的密封滑块(26),所述密封滑块(26)与所述呼气管(4)内的内壁密封滑移连接,所述吸控管(17)位于所述吸气活塞(18)与所述封闭部(172)的侧壁上设置有吸气孔(21),所述吸气孔(21)在自然状态下被所述吸气活塞(18)堵住,当使用者呼气,所述吸气活塞(18)与所述进气活塞同一方向运动,所述吸气孔(21)处于流通状态;所述开口(171)连接有吸气腔(24);

所述呼气嘴(3)为含在口内的扁平呼气嘴(3);

所述腔室(5)与所述背面层(L2)的内侧通过密封拉链(22)连接,腔室(5)靠近背面层(L2)的一侧可拆卸连接有活性炭过滤片(23)。

3.一种防止眼镜起雾的口罩,包括罩体(1),所述罩体(1)的两侧分别连接有挂耳(2),所述罩体(1)包括正面层(L1)和背面层(L2),所述正面层(L1)和背面层(L2)间还设置有过滤件(L3),所述正面层(L1)和背面层(L2)内还缝制有鼻线(L4),用于形成与鼻梁贴合的仿生学形状,其特征在于:所述背面层(L2)内侧还设置有呼吸辅助装置,所述呼吸辅助装置包括从使用者嘴巴呼气的呼气嘴(3),所述呼气嘴(3)连接有呼气管(4),所述呼气管(4)连接有与背面层(L2)内侧可拆卸连接的腔室(5),所述腔室(5)内设置有弹性气囊(6),所述弹性气囊(6)内设置有呼气控制机构,所述呼气控制机构包括与呼气管(4)连接的控制管(7),所述控制管(7)的一端与呼气管(4)连接,另一端连接有排气管(8),所述控制管(7)内密封滑移连接有平行设置的进气活塞(9)和出气活塞(10),所述进气活塞(9)和出气活塞(10)间连接有连接杆(11),所述控制管(7)内靠近出气活塞(10)处设置卡台(12),所述卡台(12)和所述进气活塞(9)间卡设有柔性弹簧(13),所述控制管(7)上设置有与所述弹性气囊(6)连通的进气口(14)和出气口(15),进气口(14)靠近呼气管(4),出气口(15)靠近排气管(8),所述进气口(14)和所述出气口(15)的大小小于所述出气活塞(10)和进气活塞(9)的厚度;所述出气口(15)和所述进气口(14)间的距离大于所述进气活塞(9)和所述出气活塞(10)间的距离,自然状态下所述进气活塞(9)堵住所述进气口(14),所述出气口(15)与所述排气管(8)连通,呼气时所述进气口(14)与所述呼气管(4)连通,所述出气活塞(10)挡住所述出气口(15),所述控制管(7)内设置有用于防止出气活塞(10)滑出的凸台(16);所述腔室(5)靠近人脸的一侧且位于鼻孔附近位置设置有吸控管(17),所述吸控管(17)包括靠近人脸的一侧的开口(171)和另一侧封闭的封闭部(172),所述吸控管(17)内设置有吸气活塞(18),所述吸气活塞(18)与所述进气活塞(9)通过固定杆(19)固定连接,所述腔室(5)的腔壁内设置有用于隐藏设置固定杆(19)的隐藏槽(20),所述固定杆(19)上设置有防止气体从呼气管(4)中流入到隐藏槽(20)的密封滑块(26),所述密封滑块(26)与所述呼气管(4)内的内壁密封滑移连接,所述吸控管(17)位于所述吸气活塞(18)与所述封闭部(172)的侧壁上设置有吸气孔(21),所述吸气孔(21)在自然状态下被所述吸气活塞(18)堵住,当使用者呼气,所述吸气活塞(18)与所述进气活塞同一方向运动,所述吸气孔(21)处于流通状态;所述开口(171)连接有吸气腔(24);

所述呼气嘴(3)为包裹嘴唇的仿生学的外包呼气嘴(3) ;

所述腔室(5)与所述背面层(L2)的内侧通过密封拉链(22)连接,腔室(5)靠近背面层(L2)的一侧可拆卸连接有活性炭过滤片(23)。
