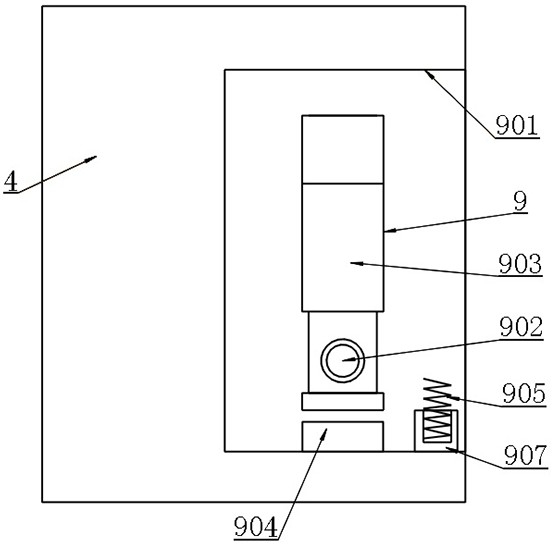

1.一种方便牵引的塑胶管件搬运设备,包括用于放置塑胶管件(1)的底板(2),设置在所述底板(2)上的滚轮(3),推把(4),以及固定柱组(5),其特征在于:还包括通过深入所述塑胶管件(1)一端内部并张开夹紧方式以用于固定所述塑胶管件(1)的夹紧单元(6),以及设置在所述底板(2)上远离所述推把(4)一侧位置处并通过磁力吸引方式以用于固定所述夹紧单元(6)的电磁铁单元(7),所述电磁铁单元(7)与所述夹紧单元(6)之间形成用于顶起张开所述夹紧单元(6)以进行管件夹紧固定操作的排斥磁场,所述推把(4)上还设有牵引连接单元(9),所述牵引连接单元(9)包括设置在所述推把(4)的远离所述塑胶管件(1)侧面上的连接单元开槽(901),两端设置在所述连接单元开槽(901)侧壁上的旋转轴(902),两端铰接设置在所述旋转轴(902)上的牵引环(903),设置在所述连接单元开槽(901)内底面和所述牵引环(903)端面上并通过磁力吸引方式以用于竖直固定收拢回缩的所述牵引环(903)的固定磁力块组(904),以及设置在所述连接单元开槽(901)内底面上外侧位置处并通过弹性顶起方式以用于支撑旋转落下的所述牵引环(903)的支撑弹簧(905),所述牵引环(903)上设有弹性保护套(906),所述支撑弹簧(905)下端卡合设置在安装套筒(907)内。
2.根据权利要求1所述的一种方便牵引的塑胶管件搬运设备,其特征在于:所述夹紧单元(6)包括通过磁力吸引方式固定在所述电磁铁单元(7)侧面上的吸引环底座(601),设置在所述吸引环底座(601)上的安装套筒(602),设置在所述安装套筒(602)内且向外凸出并通过张开顶在所述塑胶管件(1)内环面上方式以用于夹紧所述塑胶管件(1)的旋转夹紧部(603),以及设置在所述安装套筒(602)中部位置处并通过接收所述电磁铁单元(7)排斥磁力方式以用于顶起张开所述旋转夹紧部(603)的排斥推动部(604)。
3.根据权利要求2所述的一种方便牵引的塑胶管件搬运设备,其特征在于:所述旋转夹紧部(603)包括两端设置在所述塑胶管件(1)内环面上的旋转轴(603a),以及铰接设置在所述旋转轴(603a)上的两个旋转夹紧板(603b),相较于所述旋转夹紧板(603b)的外侧夹紧端,所述旋转轴(603a)更靠近内侧推动端。
4.根据权利要求2所述的一种方便牵引的塑胶管件搬运设备,其特征在于:所述排斥推动部(604)包括设置在所述安装套筒(602)内环面上的安装架(604a),设置在所述安装架(604a)中部的限位套筒(604b),滑动设置在所述限位套筒(604b)内的滑动柱(604c),设置在所述滑动柱(604c)靠近所述电磁铁单元(7)一侧的排斥用驱动磁铁(604d),以及设置在所述滑动柱(604c)另一端并用于顶起张开所述旋转夹紧部(603)的推动板(604e)。
5.根据权利要求4所述的一种方便牵引的塑胶管件搬运设备,其特征在于:所述排斥推动部(604)还包括设置在所述滑动柱(604c)上的复位凸出块(604f),设置在所述限位套筒(604b)上的滑动口(604g),以及设置在所述滑动口(604g)上并用于向所述电磁铁单元(7)方向推动所述滑动柱(604c)以进行夹紧后复位操作的复位弹簧(604h)。
6.根据权利要求4所述的一种方便牵引的塑胶管件搬运设备,其特征在于:所述推动板(604e)上下端位置处分别设有用于卡合所述夹紧单元(6)的推动卡合槽(604i),以及设置在所述推动卡合槽(604i)内并通过滚动推挤方式以用于顶起张开所述夹紧单元(6)的推动轮(604j),所述推动轮(604j)外环面上设有通过磁力吸引方式以用于所述滑动柱(604c)复位回缩时带动所述夹紧单元(6)进行收拢复位的复位磁铁环(604k)。
7.根据权利要求3所述的一种方便牵引的塑胶管件搬运设备,其特征在于:两个所述内侧推动端的相对侧面上均设有通过磁力吸引方式以用于在所述排斥推动部(604)回缩复位时进行跟随收拢的夹紧板复位磁铁片(603c)。
8.根据权利要求1所述的一种方便牵引的塑胶管件搬运设备,其特征在于:所述电磁铁单元(7)包括设置在所述底板(2)上的安装槽体(701),设置在所述安装槽体(701)内并用于对所述夹紧单元(6)进行磁力吸引固定和磁力排斥顶起的若干个电磁铁(702),设置在所述安装槽体(701)上端并用于向所述电磁铁(702)供能的电池组(703),以及开关(704),若干个所述电磁铁(702)依次串联。
9.根据权利要求8所述的一种方便牵引的塑胶管件搬运设备,其特征在于:所述安装槽体(701)上还设有与所述电磁铁(702)和所述电池组(703)相连并通过调节所述电磁铁(702)上电流大小方式以用于装卸所述夹紧单元(6)和调节夹紧强度的滑动电阻器(705)。
10.根据权利要求8所述的一种方便牵引的塑胶管件搬运设备,其特征在于:所述电磁铁(702)通过铁芯安装柱(706)垂直设置在所述安装槽体(701)内。
