专利号: 2017112702954
申请人: 北海华源电子有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 供热;炉灶;通风
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

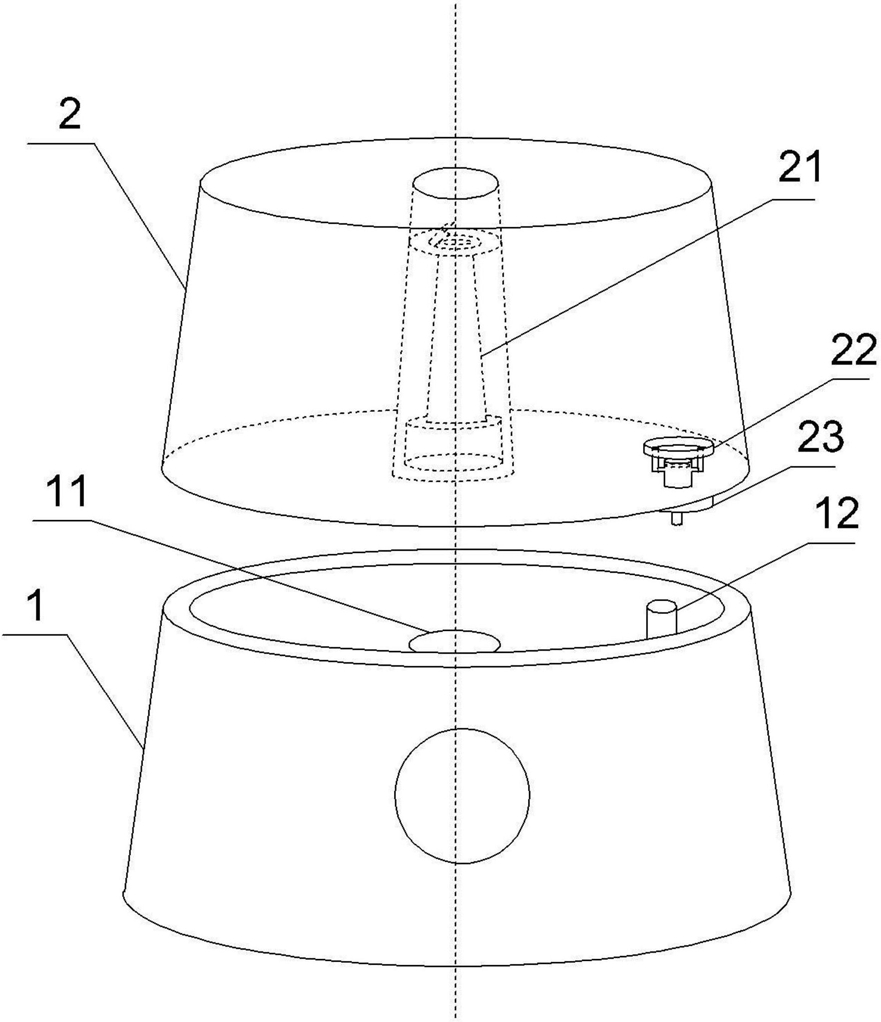

1.一种室内加湿装置,其特征在于,包括:

基座,其顶部设有加湿槽,所述加湿槽的中心处设有超声波发生部,通过超声波振荡使加湿槽内的水雾化成水离子,所述加湿槽内还固设有竖直向上的顶杆;

水箱,其底部可与所述基座扣合,所述水箱中心处沿竖向设有贯通的空间,其位于所述超声波发生部正上方,所述空间内设有水雾引导组件,所述水箱底部设有一入水口,所述水箱底部位于所述入水口外周向下延伸一环形封装板,所述封装板外周螺接一水箱盖,所述封装板与所述水箱盖螺紧、且所述水箱与所述基座扣合时,所述水箱盖位于所述顶杆正上方,所述水箱盖的中心处设有一排水孔,所述水箱内部位于所述入水口处设有导流组件;

其中,所述水雾引导组件包括:

连接板,其位于所述空间的上部、且内接于所述空间水平设置,所述连接板中心处设有贯通孔、上表面位于所述贯通孔外周设有环形滑槽;

上筒体,其位于所述连接板的下方、且顶部与所述贯通孔固接,所述上筒体顶部与底部敞开、内部中空;

下筒体,其与所述上筒体上下滑动连接,所述下筒体的顶部密封、底部敞开、内部中空,所述下筒体相对于所述上筒体滑动至最远时,所述下筒体的底部伸出所述水箱底部、且靠近但不接触所述超声波发生部,所述下筒体的横截面积大于所述上筒体,所述贯通孔、所述上筒体、所述下筒体形成竖向贯通的水雾引导腔;

导雾板,其滑动连接在所述连接板的滑槽内,所述导雾板与一电机连接,使所述导雾板在所述滑槽内作旋转运动,所述导雾板在所述连接板上的水平投影位于所述空间的顶部在所述连接板的水平投影范围内、且覆盖所述贯通孔的圆心;

所述导流组件包括:

盛水皿,其为顶部敞开的圆柱状结构,所述盛水皿的底面上设有一对第一导流孔;

导水筒,其为底部敞开的圆柱状结构,所述导水筒的底部与所述入水口封接且连通,所述导水筒与所述盛水皿同轴线设置,所述导水筒的横截面积小于所述盛水皿,所述导水筒的侧壁设有一对第二导流孔,所述导水筒内壁位于一对第二导流孔的上方、下方分别设有上密封圈、下密封圈;

一对导水管,所述导水管为L形结构,其两端分别与一个第一导流孔和一个第二导流孔连通;

滑动杆,其包括直径较大的圆柱状第一部分和直径较小的圆柱状第二部分,所述第一部分为顶部与底部密封、内部中空的圆柱状结构,其侧壁设有一对缺口、底部设有多个沥水孔,所述缺口的面积不大于所述第二导流孔的面积,所述第一部分的外径等于所述导水筒的内径、且大于所述排水孔的直径,所述第二部分的直径小于所述排水孔的直径、且大于所述顶杆的直径,所述第二部分上套设有拉簧,其一端固定在所述第一部分和所述第二部分的连接处、另一端固定在所述水箱盖设有排水孔处,所述拉簧设置为:所述封装板与所述水箱盖螺紧、所述水箱与所述基座扣合,且所述拉簧自然伸长时,所述滑动杆伸入所述导水筒底部,所述第一部分的顶部低于一对第二导流孔下边缘,且所述下密封圈恰好位于所述第一部分的一对缺口的上方,且与所述第一部分的圆周实现密封;所述封装板与所述水箱盖螺紧、所述水箱与所述基座扣合,且所述拉簧受到所述顶杆的挤压拉伸至极限时,所述滑动杆伸入所述导水筒底部,一对缺口与一对第二导流孔相对设置并连通,上密封圈和下密封圈恰好位于一对缺口的上方和下方,且与所述第一部分的圆周分别实现密封。

2.如权利要求1所述的室内加湿装置,其特征在于,所述基座上设有第一旋钮,其与所述超声波发生部电连接,通过调整功率调节水雾量。

3.如权利要求1所述的室内加湿装置,其特征在于,所述空间为上小下大的圆台状结构,所述连接板、所述上筒体、所述下筒体同轴线设置。

4.如权利要求1所述的室内加湿装置,其特征在于,所述水箱上设有第二旋钮,其与所述电机电连接,通过调整转速调节所述导雾板的滑动位置。

5.如权利要求1所述的室内加湿装置,其特征在于,所述上筒体包括上小下大的圆台上部分和圆柱状下部分,所述下部分的外周沿竖向设有多个滑轨,所述下筒体的顶部设有多个可在所述滑轨中滑动的T形限位块,所述滑轨的长度设置为:当所述限位块滑动至最上端时,所述下筒体的底部与所述水箱的底部平齐。

6.如权利要求3所述的室内加湿装置,其特征在于,所述下筒体的外径与所述空间的底部内径比为0.8:1。
