专利号: 2017112730028
申请人: 温州职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 鞋类
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

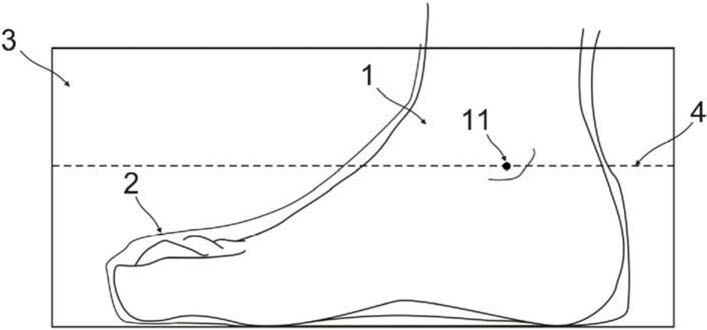

1.一种对应足部体积的个性化楦精准设计方法,包括:足部体积采集、足部形状采集、足部形状设计、个性化楦底面设计、个性化楦体设计,足部体积采集,其中,所述足部体积采集使用体积采集箱完成,所述足部形状采集使用包囊完成,其特征在于:所述足部体积采集是将穿用者足部套上塑料袋,并放入体积采集箱,往体积采集箱里注入液体,使得液体表面达到穿用者足部内踝骨最凸部位,测量液体深度,取出穿用者足部后,再次测量液体深度,通过液体深度的变化,计算出穿用者足部的体积数据,穿用者另外一个足部体积数据按照上述方法获取,从穿用者二个足部体积数据中,选择体积最大数据做为足部体积应用数据;

所述包囊分为底面包囊、侧面包囊、后跟包囊,所述底面包囊由橡胶囊和橡皮泥组成,橡皮泥处在橡胶囊内部,所述侧面包囊结构与底面包囊结构相同,所述后跟包囊结构与底面包囊结构相同;

所述足部形状采集是将穿用者足部踩在底面包囊上,使得穿用者足部底面与底面包囊全部接触,在穿用者足部内踝、外踝处,放上侧面包囊,在穿用者足部后跟部,放上后跟包囊,使得侧面包囊、后跟包囊包围穿用者足部四周并压实,取下底面包囊、侧面包囊、后跟包囊,在底面包囊上得到前掌形状、腰窝形状、跟面形状,在侧面包囊上得到内踝形状、外踝形状,在后跟包囊上得到后跟形状;

所述足部形状设计包括:前掌形状设计、腰窝形状设计、跟面形状设计、内踝形状设计、外踝形状设计、后跟形状设计;

所述前掌形状设计是将前掌形状进行二次整理,先选择出前掌内凹点、前掌外凹点,并测量出前掌内凹半径、前掌外凹半径,以及前掌内凹点深度、前掌外凹点深度,再以前掌内凹点、前掌外凹点为中心,前掌内凹点深度、前掌外凹点深度不变,以前掌内凹半径、前掌外凹半径为范围,进行弧面平滑处理,得到前掌应用形状;

所述腰窝形状设计是将腰窝形状进行二次整理,先选择出腰窝凸点,并测量出腰窝凸起半径,以及腰窝凸点高度,再以腰窝凸点为中心,腰窝凸点高度不变,以腰窝凸起半径为范围,进行弧面平滑处理,得到腰窝应用形状;

所述跟面形状设计是将跟面形状进行二次整理,先选择出跟面凹点,测量出跟面凹半径,以及跟面凹点深度,再以跟面凹点中心,跟面凹点深度不变,以跟面凹半径为范围,进行弧面平滑处理,得到跟面应用形状;

所述内踝形状设计是将内踝形状进行二次整理,先选择出第一跖趾凸点、后跟踵心内踝凸点、腰窝内踝凹点,再以上述三点为基础,将内踝形状进行弧线平滑处理,得到内踝应用形状;

所述外踝形状设计是将外踝形状进行二次整理,先选择出第五跖趾凸点、后跟踵心外踝凸点、腰窝外踝凹点,再以上述三点为基础,将外踝形状进行弧线平滑处理,得到外踝应用形状;

所述后跟形状设计是将后跟形状进行二次整理,先选择出后跟凸点,再以后跟凸点为基础,将后跟中线进行弧线平滑处理,得到后跟应用形状;

所述个性化楦底面设计是对鞋楦底面进行设计,将前掌部制作成与前掌应用形状相同,将腰窝部制作成与腰窝应用形状相同,将内踝曲线制作成与内踝应用形状相同,将外踝曲线制作成与外踝应用形状相同,将后跟部制作成与跟面应用形状相同,得到个性化楦底面;

所述个性化楦体设计是完成个性化楦底面设计后,对鞋楦表面进行制作,将后弧线制作成与后跟应用形状相同,使得鞋楦体积与足部体积应用数据相同。

2.根据权利要求1所述的一种对应足部体积的个性化楦精准设计方法,其特征是所述体积采集箱为方形结构,透明材料,平底,在体积采集箱侧面带有标尺。

3.根据权利要求1所述的一种对应足部体积的个性化楦精准设计方法,其特征是所述弧面平滑处理最大浮动为0.5mm,所述弧线平滑处理最大浮动为1.5mm。

4.根据权利要求1所述的一种对应足部体积的个性化楦精准设计方法,其特征是所述足部体积采集、足部形状采集可以由穿用者提供数据,技术人员完成后续工作,从而实现个性化楦精准设计。
