1.一种PEI改性纤维素膜吸附剂的制备方法，其特征在于，包括以下步骤：(1)制备质量浓度为3-6％的纤维素溶液；

(2)将步骤(1)所得纤维素溶液脱泡，在基板上刮膜，再置于水中凝胶，最后用水清洗，得到纤维素水凝胶膜；

(3)将纤维素水凝胶膜置于双氧水溶液中进行氧化，得到氧化纤维素水凝胶膜；

(4)将氧化纤维素水凝胶膜浸泡于PEI水溶液中进行反应，反应结束后用水洗涤，得到PEI改性纤维素水凝胶膜；

(5)将PEI改性纤维素水凝胶膜烘干，制得PEI改性纤维素膜吸附剂。

2.根据权利要求1所述的PEI改性纤维素膜吸附剂的制备方法，其特征在于，步骤(1)中具体过程为：将质量浓度为50％的NMMO溶液和没食子酸丙酯混合，在85℃减压蒸馏至溶液含水量为13％，然后将纤维素加入减压蒸馏后的溶液中，搅拌溶解。

3.根据权利要求1所述的PEI改性纤维素膜吸附剂的制备方法，其特征在于，步骤(1)中具体过程为：将纤维素依次在蒸馏水、无水乙醇、DMAC中浸泡活化，然后烘干，将烘干后的物质加入质量浓度为5％的LiCl/DMAC溶剂中，置于5℃条件下溶解。

4.根据权利要求1所述的PEI改性纤维素膜吸附剂的制备方法，其特征在于，步骤(3)中所用双氧水的浓度为0.1-0.5％，pH值为1-4。

5.根据权利要求1所述的PEI改性纤维素膜吸附剂的制备方法，其特征在于，步骤(3)中反应温度为60-90℃，反应时间为0.5-3h。

6.根据权利要求1所述的PEI改性纤维素膜吸附剂的制备方法，其特征在于，步骤(4)中所用PEI水溶液质量浓度为1-10％，pH值为9-11。

7.根据权利要求1所述的PEI改性纤维素膜吸附剂的制备方法，其特征在于，步骤(4)中反应在室温下进行，反应时间为30-180min。

8.根据权利要求1所述的PEI改性纤维素膜吸附剂的制备方法，其特征在于，步骤(5)中烘干温度为100-120℃。

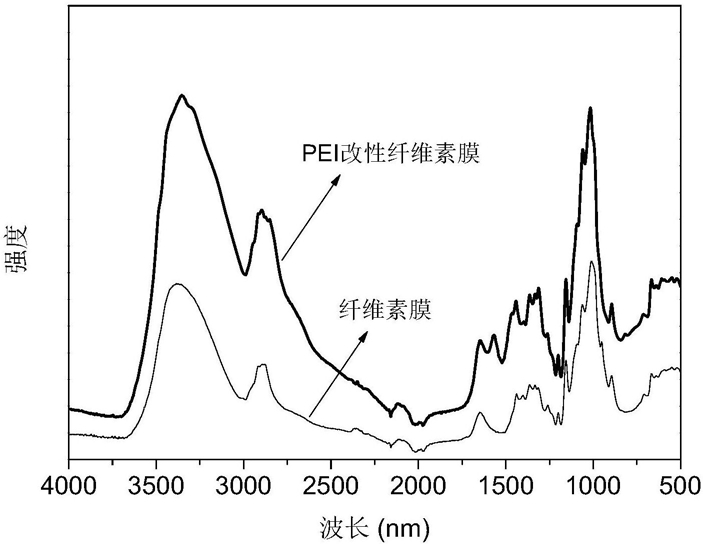

9.采用权利要求1-8任一项所述的方法制备得到的PEI改性纤维素膜吸附剂。
