1.一种双醛纤维素纳米晶须的制备方法，其特征在于，包括如下步骤：

(1)将棉短绒原浆进行机械搅拌粉碎，取50g投料于500mL 30％硫酸中，在60℃水浴下搅拌反应4～10小时。加水稀释终止反应，离心洗涤8000rpm，10～20min，取沉淀，加纯水重悬，再次离心洗涤，此步骤重复3～4次。将最终得到的乳白色悬浮液进行透析直至pH值为中性。

(2)将步骤(1)中制得的预处理产物用细胞破碎仪进行超声处理，240W，5～30min，得到纤维素纳米晶须的悬浮液，4℃保存。

(3)将步骤(2)中制得的纤维素纳米晶须悬浮液调节pH值为2～4，预热至85℃。

(4)称取适量强氧化剂高碘酸钠(NaIO4)，避光溶解于纯水中。将NaIO4溶液缓慢滴加到步骤(3)中预处理的纤维素纳米晶须悬浮液中，于40～90℃搅拌反应2～4小时，整个过程避光处理。向反应体系中加入乙二醇终止反应，冷却至室温后透析2天。收集溶液进行冰水浴超声处理，240W，5～30min；然后离心4000～10000rpm，10～40min，取上清，得到双醛纤维素纳米晶须，4℃保存。

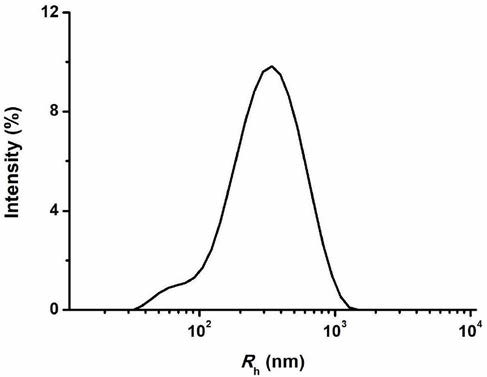

2.根据权利要求1所述的双醛纤维素纳米晶须的制备方法，其特征在于，步骤(2)中所述的纤维素纳米晶须的粒径为200～1000nm。

3.根据权利要求1所述的双醛纤维素纳米晶须的制备方法，其特征在于，步骤(4)中所述的强氧化剂为KIO4，NaIO4，H5IO6，Pb(OAc)4中的任一一种。

4.根据权利要求1所述的双醛纤维素纳米晶须的制备方法，其特征在于，步骤(4)中所述的NaIO4与纤维素纳米晶须质量之比为1∶3～3∶1。

5.根据权利要求1所述的双醛纤维素纳米晶须的制备方法，其特征在于，步骤(4)中所述的双醛纤维素纳米晶须的粒径为100～900nm。

6.根据权利要求1所述的双醛纤维素纳米晶须的制备方法，其特征在于，步骤(4)中所述的双醛纤维素纳米晶须的双醛化程度为10％～71.2％。
