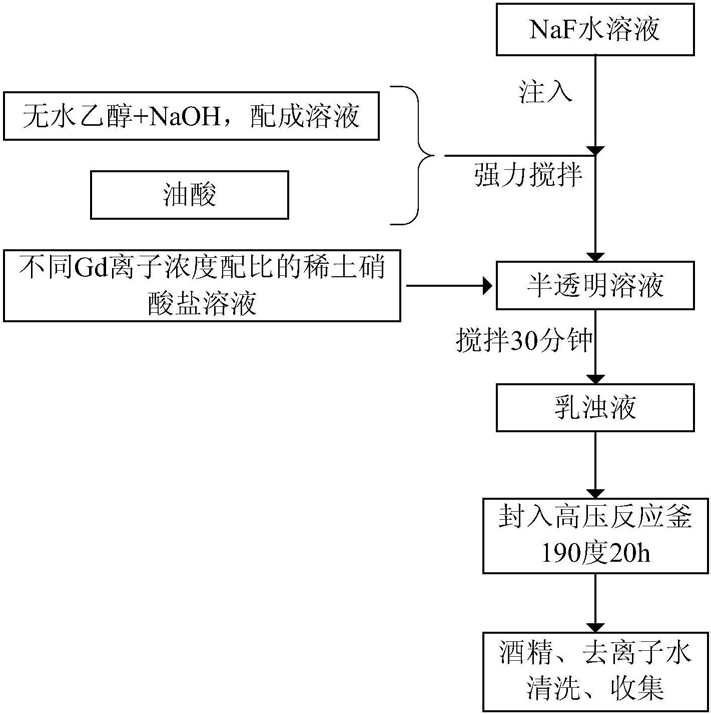

1.一种尺寸可调上转换NaYF4纳米晶的制备方法，其特征在于：包括如下步骤：(1)精确称量0.35克氢氧化钠，将其充分溶解于10ml无水乙醇中，形成无色透明的氢氧化钠酒精溶液以备用；

(2)量取8ml油酸，缓慢加入步骤(1)所制备的氢氧化钠酒精溶液中，强力搅拌待其充分反应后得到油酸钠、油酸和酒精混合的粘稠白色溶液；

(3)配制8ml NaF0.5mmol/ml水溶液，缓缓加入步骤(2)所得的溶液中，强力搅拌，得到半透明的混合溶液；

3+

(4)配制Gd 离子的稀土硝酸盐1mmol,将其溶解到2ml的去离子水中，得到稀土硝酸盐水溶液,然后将稀土硝酸盐水溶液缓慢加入步骤(3) 所得的半透明混合溶液中，持续强力搅拌30分钟，得到一种乳浊液；所述Gd3+离子浓度在5-40mol％之间；

(5)将步骤(4)所得的乳浊液装入30ml聚四氟乙烯内胆中，置于高压反应釜，保持190℃ 温度环境20小时，得到样品；

(6)使用无水乙醇和去离子水交替清洗样品3-4次，采用离心法收集所得到样品，并置于干燥箱保持60℃环境干燥24小时。

2.根据权利要求1所述的制备方法，其特征在于：所述的水热合成法采用油酸作为乳化剂，通过掺杂不同浓度的Gd3+离子能够制备不同尺寸的纳米晶样品。
