专利号: 2017112793949
申请人: 浙江海洋大学
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

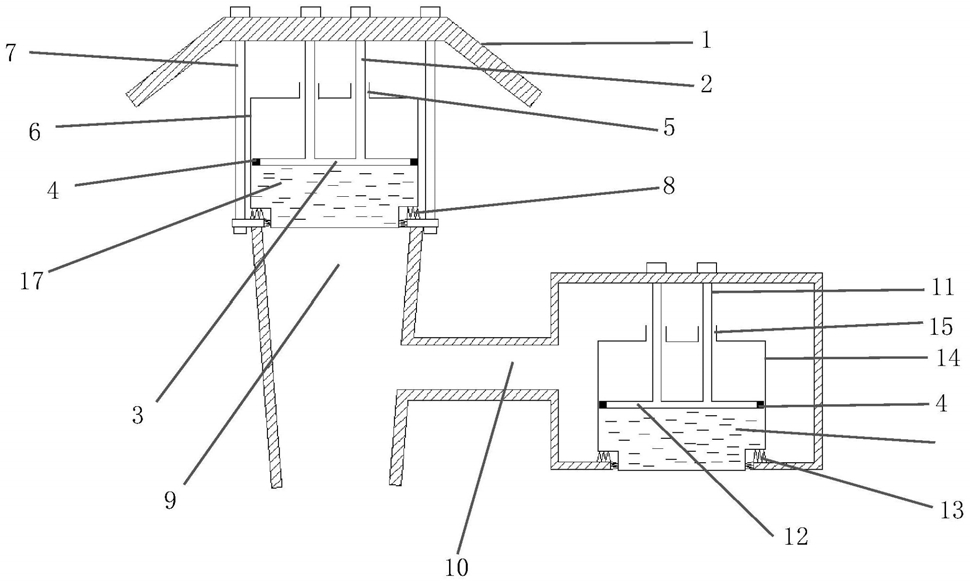

1.一种防冻防粘呼吸阀,包括设置在呼气通道外端的呼出阀和设置在吸气通道内的吸入阀,其特征是,所述呼出阀包括第一阀盘、设置在第一阀盘上方的第一阀盖、设置在第一阀盘内的第一导杆机构以及设置在第一阀盘底部外围的第一密封座,所述第一导杆机构包括设置在第一阀盘内的第一导杆底盘和一端垂直固定连接在第一导杆底盘底盘的第一导杆柱,所述第一导杆柱另一端固定在阀盖上;所述吸入阀包括第二阀盘、设置在第二阀盘内的第二导杆机构以及设置在第二阀盘底部外围的第二密封座,所述第二导杆机构包括设置在第二阀盘内的第二导杆底盘和一端垂直固定连接在第二导杆底盘底盘的第二导杆柱,所述第二导杆柱另一端固定在吸气通道上。

2.根据权利要求1所述的一种防冻防粘呼吸阀,其特征是所述第一阀盘和第二阀盘为中空圆盘。

3.根据权利要求1所述的一种防冻防粘呼吸阀,其特征是所述第一阀盘盘顶面周向均匀设置有四个向外突出的第一导杆孔,所述第二阀盘盘顶面周向均匀设置有四个向外突出的第二导杆孔,所述第一导杆孔直径大于第一导杆柱直径,所述第二导杆孔直径大于第二导杆柱直径。

4.根据权利要求1所述的一种防冻防粘呼吸阀,其特征是所述第一阀盘和第二阀盘内注入有0W型润滑油。

5.根据权利要求4所述的一种防冻防粘呼吸阀,其特征是所述0W型润滑油的注入量为水位刚好超过第一导杆底盘和第一导杆底盘位置。

6.根据权利要求2所述的一种防冻防粘呼吸阀,其特征是所述第一阀盘和第二阀盘的阀盘底面圆盘为与阀盘顶面圆盘的圆心连线垂直于阀盘底面,阀盘底面圆盘直径小于阀盘顶面圆盘且阀盘底面圆盘与顶面圆盘且阀盘底面圆盘与顶面圆盘的连接处为直角。

7.根据权利要求1所述的一种防冻防粘呼吸阀,其特征是所述第一导杆底盘的外径小于第一阀盘内径2厘米,所述第二导杆底盘的外径小于第二阀盘内径2厘米,所述第一导杆底盘和第二导杆底盘的外边缘都裹有一层1厘米厚度的橡胶圈。

8.根据权利要求7所述的一种防冻防粘呼吸阀,其特征是所述第一导杆底盘和第二导杆底盘上均设有若干圆孔。

9.根据权利要求1所述的一种防冻防粘呼吸阀,其特征是所述第一密封座和第二密封座为圆环状,圆环内侧和上侧设置有若干锯齿。

10.根据权利要求1所述的一种防冻防粘呼吸阀,其特征是所述呼出阀通过穿过第一阀盖外端的紧固螺栓固定在呼气通道上。
