专利号: 2017112802168
申请人: 绍兴柯桥诚鑫精密铸造有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 武器
更新日期:2024-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

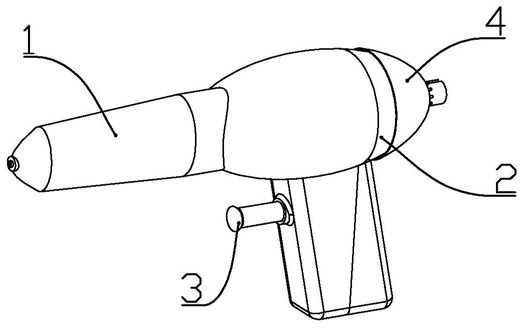

1.一种儿童玩具水枪,其特征在于:

包括有密封固定连接的前壳体和后壳体;

所述前壳体的前端成型有喷头,所述前壳体后端下方成型有前手把部,前手把部的前侧上部成型有圆形的活塞杆孔,所述前手把部内位于活塞杆孔的下方成型有前隔板;

所述后壳体的下方成型有后手把部,后手把部后端内壁对应活塞杆孔的位置成型有圆柱形的阀柱部,所述后手把部内位于阀柱部下方成型有后隔板,所述后壳体上端成型有注水口,注水口上连接有一个塞体;

所述后隔板与前隔板密封连接;所述前壳体和后壳体内位于前隔板和后隔板上方形成储水腔;

所述活塞杆孔与阀柱部之间安装有弹性的橡胶材质的泵体,所述泵体包括有一体成型的滑杆部,以及能够沿轴向伸缩的波纹管部,泵体侧壁位于滑杆部和波纹管部之间的位置成型有出水接头,所述波纹管部靠近后端部位置的侧壁成型有进水口;

所述出水接头连接有出水管,出水管另一端与喷头连接;所述滑杆部自内而外穿过活塞杆孔且与活塞杆孔密封滑动连接;所述波纹管部后端滑动套设在所述阀柱部上;

所述后壳体后端部呈球面或者椭球面形状,所述塞体整体呈与后壳体后端部形状相适应的漏斗形,在塞体的内壁成型有与注水口匹配连接的塞体部;所述塞体的底部成型有插管部,插管部的外径与注水口能够匹配插接,所述插管部侧壁成型有一个通气凹槽,所述塞体外壁位于插管部的外周还均匀成型有通气支撑柱。
