专利号: 2017112807250
申请人: 徐州中知知识产权服务有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 水利工程;基础;疏浚
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

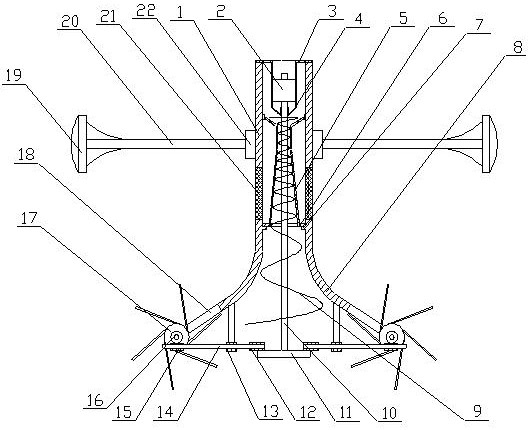

1.一种煤矿水仓内淤泥清理装置,其特征是:导向套套置于主体筒上,两个悬置臂一端对称置于导向套上,支托板分别对应置于悬置臂的另一端上,主体筒一端和吸入管之间通过筛管相连通限位环置于吸入管内壁,且位于吸入管小端,多个卡槽等角度置于吸入管大端,电机安装座套置于主体筒另一端内,且和主体筒共轴,电机安装座边缘向外折弯和主体筒端面相贴合,多个弧形槽等角度置于电机安装座折弯部上,多个叶轮对应置于吸入管的卡槽内,叶片一侧置于蜗轮,多个传动杆通过固定架置于吸入管上,且对应位于卡槽下方,传动杆和固定架之间置有轴承,传动杆的一端置有蜗杆套,且和对应的蜗轮相啮合,另一端置有传动齿轮,驱动电机置于电机安装座内,驱动轴一端置于驱动电机的电机轴上,另一端穿过电机安装座延伸至吸入管大端位置,面齿轮置于驱动轴另一端上,且和传动齿轮相啮合,高密度编织套套置于驱动轴上,高密度编织套的一端通过固定环置于主体筒的一端内壁上,另一端通过另一个固定环置于限位环上,螺旋叶片套置于驱动轴上,螺旋叶片外圈对应和吸入管、高密度编织套的内壁向贴合,使用时,将吸入管放置在水仓内,使得吸入管上的叶轮和淤泥接触,然后通过支托板和水仓两侧臂形成支撑,将导向套进行固定,使得主体筒在水仓内,且处于竖直状态,然后启动驱动电机,多个叶轮将淤泥向内推动堆积,螺旋叶片旋转将淤泥沿着吸入管向上移动,淤泥沿着螺旋叶片上移,并挤压将内部的水分排出,淤泥受压挤入高密度编织套内,随着通过的截面积逐渐减小,内部的淤泥被逐步挤压紧实,含有的水分通过高密度编织套外渗排出,通过筛管流回水仓内。

2.根据权利要求1所述的一种煤矿水仓内淤泥清理装置,其特征在于所述导向套能够沿着主体筒滑动。

3.根据权利要求1所述的一种煤矿水仓内淤泥清理装置,其特征在于所述支托板和悬置臂之间置有加强肋板。

4.根据权利要求3所述的一种煤矿水仓内淤泥清理装置,其特征在于所述支托板的上置有弹性胶垫。

5.根据权利要求1所述的一种煤矿水仓内淤泥清理装置,其特征在于所述吸入管为喇叭口,小端直径和筛管直径相同。

6.根据权利要求1所述的一种煤矿水仓内淤泥清理装置,其特征在于所述多个叶轮能够同时将外部的淤泥向内进行推挤聚拢,使得淤泥能够被螺旋叶片推挤上移,避免在同一深度范围内出现清理不全面的情况。

7.根据权利要求1所述的一种煤矿水仓内淤泥清理装置,其特征在于所述高密度编织套的直径由一端向另一端先急剧变小,然后保存不变至全长三分之一处,后逐渐变大。

8.根据权利要求7所述的一种煤矿水仓内淤泥清理装置,其特征在于所述高密度编织套能够将淤泥内的水分进行过滤,配合螺旋叶片的挤压将水分从高密度编织套内加压排出,减少淤泥内的含水量。

9.根据权利要求1所述的一种煤矿水仓内淤泥清理装置,其特征在于所述螺旋叶片表面嵌置有多个陶片。
