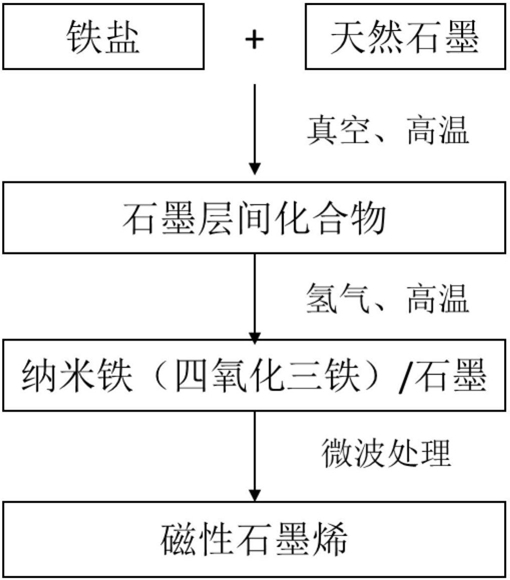

1.一种利用铁盐气相插层和微波技术制备磁性石墨烯的方法，其特征在于，利用铁盐气相插层结合微波剥离石墨技术，包括以下步骤：步骤1：将铁盐和天然鳞片石墨通过气相插层法将铁盐插层到天然鳞片石墨层间，得到铁盐插层的石墨层间化合物；

步骤2：将步骤1中得到的铁盐插层的石墨层间化合物还原得到纳米铁插层石墨复合材料即纳米铁/石墨；

步骤3：将步骤2中得到的纳米铁/石墨微波处理既得目标产物。

2.根据权利要求1所述的一种利用铁盐气相插层和微波技术制备磁性石墨烯的方法，其特征在于，所述步骤1中铁盐和天然鳞片石墨按质量比为1:1～5:1。

3.根据权利要求1所述的一种利用铁盐气相插层和微波技术制备磁性石墨烯的方法，其特征在于，所述步骤3中微波功率为500～900W，微波频率为2450MHz，微波时间为0.5～

20min。

4.根据权利要求1所述的一种利用铁盐气相插层和微波技术制备磁性石墨烯的方法，其特征在于，所述铁盐为氯化铁、氯化亚铁、硫酸铁、硫酸亚铁中的一种。

5.根据权利要求1所述的一种利用铁盐气相插层和微波技术制备磁性石墨烯的方法，其特征在于，所述步骤1中反应条件为温度340～600℃，压力低于10Pa，反应时间为6～10h。

6.根据权利要求1所述的一种利用铁盐气相插层和微波技术制备磁性石墨烯的方法，其特征在于，所述步骤2中还原条件为氢气气流速度为90～120sccm，温度为600～850℃，反应时间为1～5小时。
