1.一种咔唑类染料敏化剂，具有式I所示结构：式I中R包括 或C4H9-。

2.权利要求1所述咔唑类染料敏化剂的制备方法，包括以下步骤：将具有式II所示结构的化合物、氰基乙酸、哌啶和极性有机溶剂混合，在保护气氛下进行缩合反应，得到具有式I所示结构的咔唑类染料敏化剂；

式II中R包括 或C4H9-。

3.根据权利要求2所述的制备方法，其特征在于，具有式II所示结构的化合物与氰基乙酸的摩尔比为1：(2～3)。

4.根据权利要求2或3所述的制备方法，其特征在于，具有式II所示结构的化合物与哌啶的摩尔比为1：(3.3～4)。

5.根据权利要求2所述的制备方法，其特征在于，所述极性有机溶剂包括乙腈、氯仿和四氢呋喃中的一种或几种。

6.根据权利要求2或5所述的制备方法，其特征在于，具有式II所示结构的化合物的物质的量与极性有机溶剂的体积比为1mmol：(13～17)mL。

7.根据权利要求2所述的制备方法，其特征在于，所述缩合反应的温度为60～80℃。

8.根据权利要求2或7所述的制备方法，其特征在于，所述缩合反应的时间为8～10h。

9.根据权利要求2所述的制备方法，其特征在于，所述缩合反应后还包括：将所述缩合反应后得到的缩合反应物料中的溶剂去除，然后进行柱层析分离，得到具有式I所示结构的咔唑类染料敏化剂。

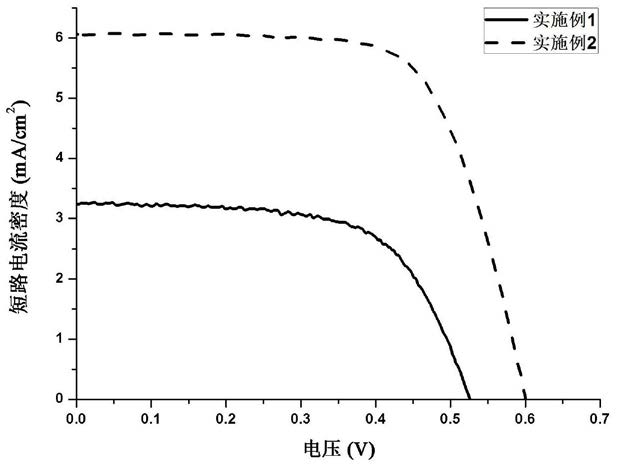

10.权利要求1所述咔唑类染料敏化剂在染料敏化太阳能电池中的应用。
