专利号: 2017112862421
申请人: 浙江海洋大学
专利类型:发明专利
专利状态:已下证
专利领域: 船舶或其他水上船只;与船有关的设备
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

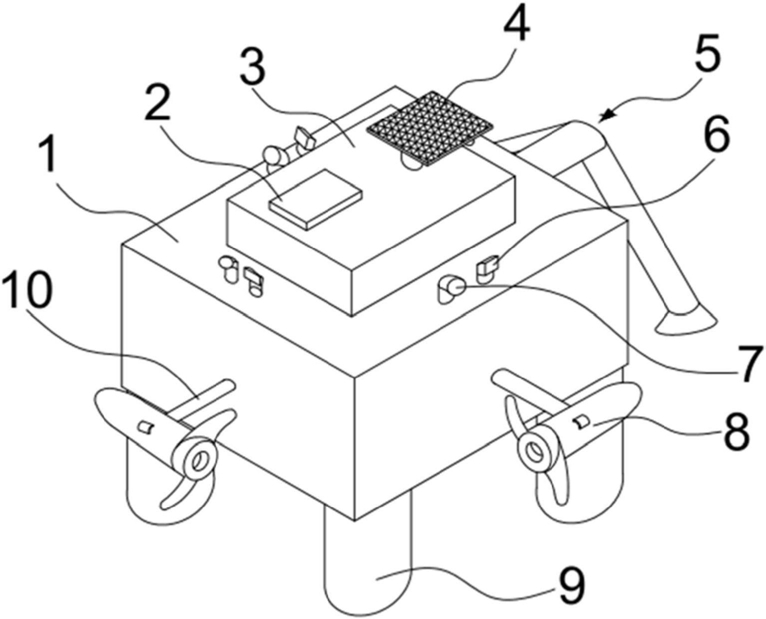

1.清除水下船体附着物的机器人,包括机架(1),其特征在于:所述机架(1)为长方体,侧面设置有推进器(8),所述推进器(8)上设有桨叶(801),所述桨叶(801)内部中空,中部设有隔板(801a),隔板(801a)上下表面与桨叶(801)中空内壁之间连接有均布的支撑条(801b),底面均布四个清扫器(9),表面中部设有蓄电池(3),所述蓄电池(3)表面连接有控制面板(2),蓄电池(3)表面还通过伸缩杆连接有太阳能接收板(4),所述机架(1)表面四周均设摄像头(6)和探测灯(7),所述机架(1)一侧面还连接有吸附装置(5);所述机架(1)各侧面中部通过连接杆(10)与推进器(8)连接,所述推进器(8)表面连接有声纳探测仪(802);所述支撑条(801b)与隔板(801a)的夹角α为30°~60°,所述支撑条(801b)与桨叶(801)中空内壁连接处呈弯钩状;

所述清扫器(9)为圆柱形,内部设有一内圆柱筒,所述内圆柱筒上部为收集腔(901),内圆柱筒中部设有收集板(905),收集板(905)表面设有梯形孔,所述收集板(905)底面连接有齿轮泵(906),所述齿轮泵(906)的转轴上设有吸流叶片(907),转轴顶部连接有圆盘形的网板(903),所述网板(903)底面均布有钢刷(904),所述内圆柱筒与清扫器(9)壳体内壁形成涂料室(902),所述涂料室(902)下部设有开合板,所述清扫器(9)底部外臂均设有毛刷(909)。

2.根据权利要求1所述的清除水下船体附着物的机器人,其特征在于:所述机架(1)内部设有存储腔(101),所述收集腔(901)与存储腔(101)连接,连接处设有孔板(102)。

3.根据权利要求1所述的清除水下船体附着物的机器人,其特征在于:所述机架(1)侧面通过连接轴(509)与机架(1)侧面连接,所述连接轴(509)底部连接有两根可绕连接轴(509)转动的支撑杆(502),所述支撑杆(502)上设有PLC控制器(503),另一根支撑杆(502)上连接有水泵(505),所述支撑杆(502)底部连接有三通阀(508),所述三通阀(508)其中一支连接有吸盘(501),一支连接水管(504),所述水管(504)另一端与另一根支撑杆(502)上的三通阀(508)连接,一支连接喷头(507),与喷头连接处设有电磁阀(506),所述PLC控制器(503)分别与两个支撑杆(502)上的电磁阀(506)连接。

4.根据权利要求3所述的清除水下船体附着物的机器人,其特征在于:所述水泵(505)与水管(504)连接,所述吸盘(501)底部设有半球形密封腔(501a),所述密封腔(501a)表面设有弧形撑板(501b)。

5.根据权利要求1所述的清除水下船体附着物的机器人,其特征在于:所述支撑条(801b)直径与桨叶(801)的壁厚比为0.4-0.6:1。
