专利号: 2017112874950
申请人: 湖北工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

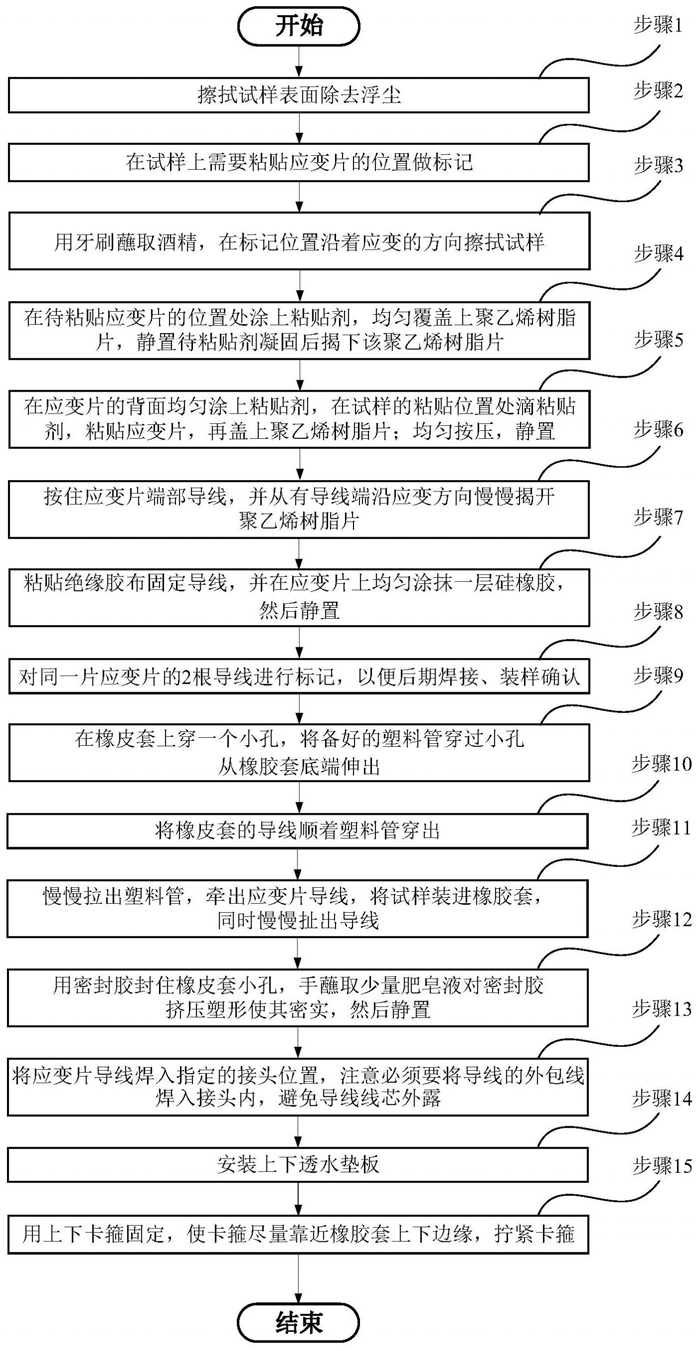

1.一种岩石三轴压缩试验中应变片的粘贴方法,其特征在于,包括以下步骤:步骤1.擦拭:擦拭试样表面除去浮尘;

步骤2.标记:在试样上需要粘贴应变片的待粘贴位置做标记;

步骤3.擦拭:用牙刷蘸取酒精,在标记的待粘贴位置沿着应变的方向擦拭试样,擦拭面积大于粘贴面积;

步骤4.找平:待酒精挥发完全干燥后,在待粘贴位置处涂上一层粘贴剂,然后均匀覆盖上塑料薄片,静置待粘贴剂凝固后揭下该塑料薄片;

步骤5.粘贴:在应变片的背面均匀涂上粘贴剂,并在试样上对应的待粘贴位置滴上粘贴剂;精准地将应变片置于待粘贴位置后,不要再移动应变片;在粘贴好的应变片上盖上塑料薄片;均匀按压塑料薄片,然后静置;

步骤6.揭开:待粘贴剂凝固后,按住应变片端部导线,并从有导线端沿应变方向慢慢揭开塑料薄片,避免应变片随着塑料薄片翻起;

步骤7.涂胶:确认应变片粘贴牢固后粘贴绝缘胶布固定导线,并在应变片上均匀涂抹一层硅橡胶,然后静置;

步骤8.导线标记:对同一片应变片的2根导线进行标记,以便后期焊接、装样确认;

步骤9.穿孔:在橡皮套上穿孔,将备好的塑料管穿过孔从橡胶套底端伸出;

步骤10.穿线:将橡皮套的导线顺着塑料管穿出;

步骤11.牵出导线:慢慢拉出塑料管,牵出应变片导线,将试样装进橡胶套,同时慢慢扯出导线;

步骤12.封胶:用密封胶封住橡皮套上的孔,手蘸取少量肥皂液对密封胶挤压塑形使其密实,然后静置,其中,在步骤4和步骤5中采用的塑料薄片均为不易被粘贴剂粘住的塑料薄片。

2.根据权利要求1所述的岩石三轴压缩试验中应变片的粘贴方法,其特征在于:其中,在步骤4中,若揭下塑料薄片后发现粘贴表面依旧不平整,可用砂纸打磨整平,并用酒精擦拭除去浮尘,晾干。

3.根据权利要求1所述的岩石三轴压缩试验中应变片的粘贴方法,其特征在于:其中,在步骤5中,应变片背面涂抹的粘贴剂的量为2~3滴,涂抹面积稍大于应变片的覆盖面积;试样上粘贴位置处滴加的粘贴剂的量为1滴。

4.根据权利要求1所述的岩石三轴压缩试验中应变片的粘贴方法,其特征在于:其中,在步骤7中,静置时间为5~6小时。

5.根据权利要求1所述的岩石三轴压缩试验中应变片的粘贴方法,其特征在于:其中,在步骤12中,静置时间为2~3天。

6.根据权利要求1所述的岩石三轴压缩试验中应变片的粘贴方法,其特征在于:其中,在步骤12中,密封胶用堆积形成锥体状,锥体的底面积与试样截面相当。

7.根据权利要求1所述的岩石三轴压缩试验中应变片的粘贴方法,其特征在于:其中,在步骤12中,应将导线引出位置处的密封胶挤压完好,以免渗油。

8.根据权利要求1所述的岩石三轴压缩试验中应变片的粘贴方法,其特征在于,还包括:步骤13.焊线:将应变片导线焊入指定的接头位置,注意必须要将导线的外包线焊入接头内,避免导线线芯外露,防止渗油;

步骤14.安装上下透水垫板;

步骤15.装样:用上下卡箍固定,注意卡箍尽量靠近橡胶套上下边缘,并拧紧卡箍。

9.根据权利要求1所述的岩石三轴压缩试验中应变片的粘贴方法,其特征在于,还包括:其中,在步骤4和步骤5中采用的塑料薄片均为聚乙烯树脂片。
