专利号: 2017112885885
申请人: 浙江海洋大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

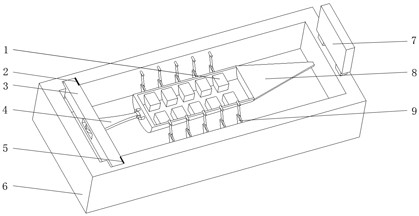

1.一种龙舟划桨桨频及力量平衡测试器,包括模拟桨、测试舟、水池和检测单元,其特征在于,

所述测试舟漂浮在所述水池内,测试舟两侧均排列若干个坐垫,所述检测单元固定在水池壁上;

所述模拟桨内置有加速度传感器,加速度传感器检测模拟桨的加速度变化并与微处理器电连接;

所述检测单元包括测试块、第一压力传感器、第二压力传感器、连杆、微处理器和显示屏,所述测试块呈长条形,测试块两端均活动卡接在水池两侧壁上,测试块两端与水池壁接触面分别固定有第一压力传感器和第二压力传感器,第一压力传感器和第二压力传感器分别检测测试块两端与水池壁接触面所受压力,第一压力传感器和第二压力传感器均与微处理器电连接,所述连杆与测试块沿铅垂线铰接,连杆与测试舟尾部铰接,且铰接中心轴线位于水平面上,所述显示屏固定在水池壁上方,显示屏与微处理器电连接。

2.根据权利要求1所述的一种龙舟划桨桨频及力量平衡测试器,其特征在于,所述检测单元还包括角位移传感器,所述角位移传感器安装在连杆与测试块铰接处,角位移传感器检测连杆相对测试块转动的角度,角位移传感器与微处理器电连接。

3.根据权利要求1所述的一种龙舟划桨桨频及力量平衡测试器,其特征在于,所述模拟桨的桨板两侧固定有桨板压力传感器,所述桨板压力传感器检测检测模拟桨桨板两侧受力,桨板压力传感器与微处理器电连接。

4.根据权利要求1所述的一种龙舟划桨桨频及力量平衡测试器,其特征在于,所述模拟桨内置有倾角传感器,检测模拟桨的倾角,倾角传感器与微处理器电连接。

5.根据权利要求1所述的一种龙舟划桨桨频及力量平衡测试器,其特征在于,所述模拟桨安装有震动器,所述震动器与微处理器电连接。

6.根据权利要求1所述的一种龙舟划桨桨频及力量平衡测试器,其特征在于,所述水池壁上方安装有扬声器,所述扬声器与所述微处理器电连接。

7.根据权利要求1所述的一种龙舟划桨桨频及力量平衡测试器,其特征在于,所述水池两侧沿与测试舟中心线平行的方向均固定有一个隔板,所述两个隔板与水池形成两个水道,所述两个水道内均安装有水流加速器,所述水流加速器与所述微处理器电连接。

8.根据权利要求2所述的一种龙舟划桨桨频及力量平衡测试器,其特征在于,所述角位移传感器包括光电门和圆盘栅板,所述圆盘栅板沿圆周方向均布有镂空,所述圆盘栅板固定在连杆上,圆盘栅板轴心线和连杆与测试块铰接轴心线重合,所述光电门固定在测试块上,光电门检测圆盘栅板镂空通过次数,光电门与微处理器电连接。
