专利号: 2017112890296
申请人: 湖北中瑞天恒节能科技发展有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-03-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

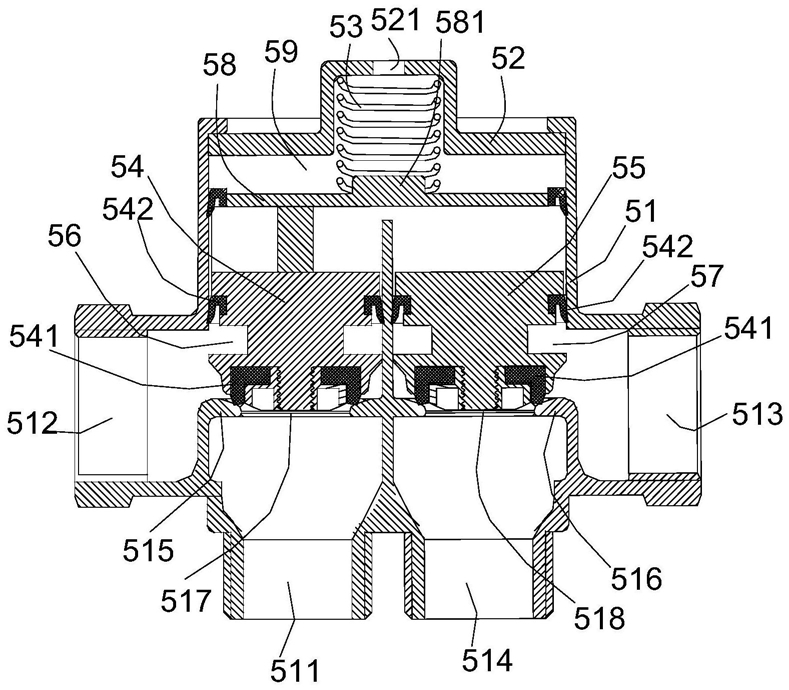

1.一种燃气阀(5),其包括阀体(51)、阀盖(52)、复位弹簧(53)、第一活塞(54)、第二活塞(55)和第三活塞(58),阀盖(52)盖设在阀体(51)上,其特征在于:阀体(51)内设置有平行的第一活塞通道(56)和第二活塞通道(57),第一活塞(54)和第二活塞(55)分别设置于第一活塞通道(56)和第二活塞通道(57)内并与之密封,第一活塞通道(56)和第二活塞通道(57)相互连通且连通处设置有第三活塞通道(59),第三活塞(58)设置于第三活塞通道(59)并与之密封,第三活塞(58)与第一活塞(54)固定,阀体(51)上分别设置有进风口(511)、出风口(512)、燃气进口(513)和燃气出口(514),进风口(511)、出风口(512)分别连通第一活塞通道(56),燃气进口(513)和燃气出口(514)分别连通第二活塞通道(57),进风口(511)、出风口(512)之间设置有第一支撑部(515),燃气进口(513)和燃气出口(514)之间设置有第二支撑部(516),第一支撑部(515)中间开设有进风通孔(517),第二支撑部(516)中间开设有燃气通孔(518),第一活塞(54)和第二活塞(55)底部分别密封进风通孔(517)和燃气通孔(518),进风通孔(517)正对进风口(511)设置,燃气通孔(518)正对燃气出口(514)设置,第一活塞(54)和第二活塞(55)固定连接,复位弹簧(53)一端抵持阀盖(52)、另一端抵持第三活塞(58)。

2.如权利要求1所述的燃气阀(5),其特征在于:所述第三活塞(58)顶部设置有限位柱(581),复位弹簧(53)嵌套在限位柱(581)上。

3.如权利要求1所述的燃气阀(5),其特征在于:所述阀盖(52)上开设有透气孔(521)。

4.如权利要求1所述的燃气阀(5),其特征在于:第一活塞(54)端部正对进风通孔(517)位置和第二活塞(55)端部正对燃气通孔(518)位置分别固定设置有密封垫圈(541)。

5.如权利要求4所述的燃气阀(5),其特征在于:所述第一活塞(54)和第二活塞(55)与第一活塞通道(56)、第二活塞通道(57)之间设置有密封圈(542)。

6.一种防回火灶具,其包括燃烧器(1)、燃气进管(2)、进风管(3)和增氧风机(4),其特征在于:还包括权利要求1所述的燃气阀(5),所述燃气进管(2)、进风管(3)分别连通燃气进口(513)和进风口(511),燃气出口(514)和出风口(512)分别连通燃烧器(1),增氧风机(4)连通进风管(3)。
