专利号: 2017112900029
申请人: 浙江海洋大学
专利类型:发明专利
专利状态:已下证
专利领域: 船舶或其他水上船只;与船有关的设备
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

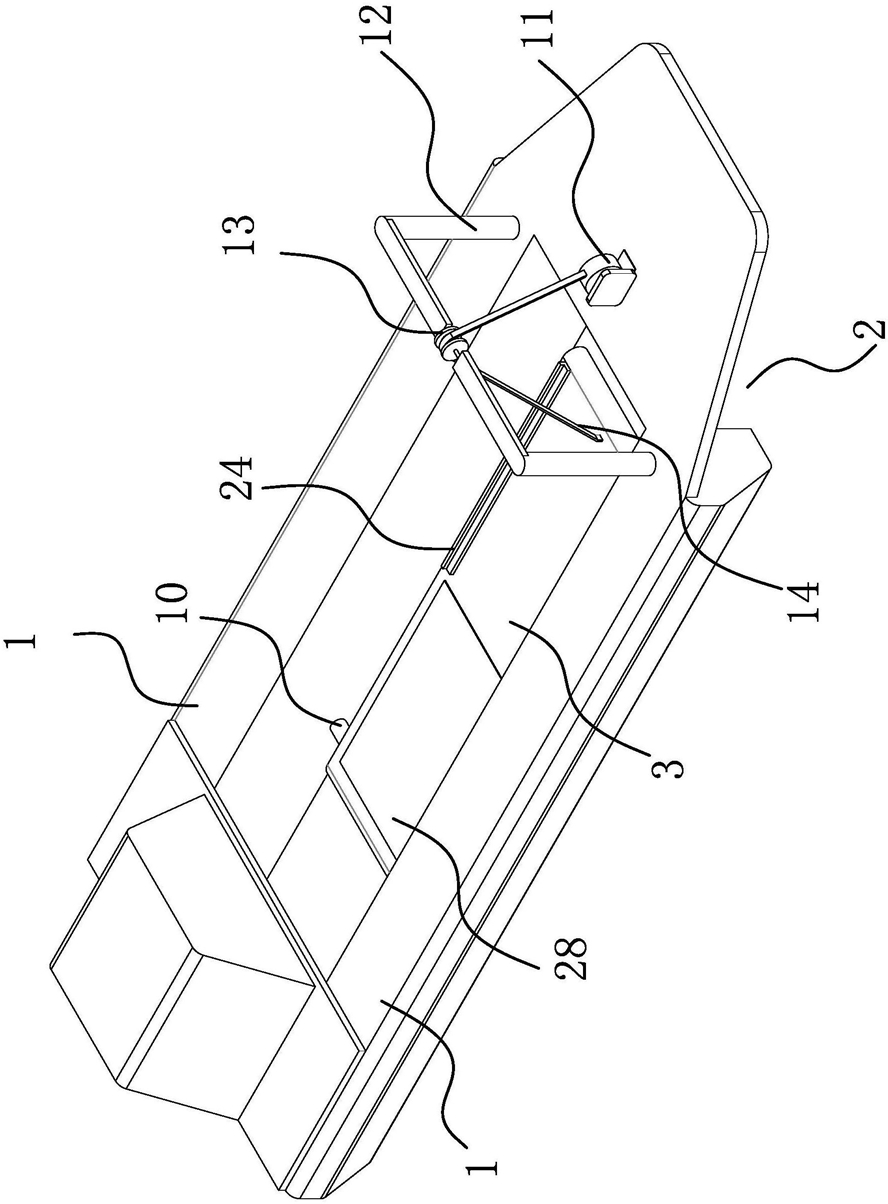

1.一种海上活水运输系统中的转运单元,其特征在于,所述活水运输系统包括两个间隔设置的侧船体(1),两个侧船体(1)的中部通过支架(3)相连接,两个侧船体(1)的后端固连;所述活水运输系统还包括设置于支架(3)后端的转轴(10),所述转轴(10)的两端转动设置于两个所述侧船体(1)上;所述活水运输系统还包括卷扬机(11)、滑轮架(12)、滑轮组(13)和绳索(14),所述卷扬机(11)和滑轮架(12)均固定于侧船体(1)的前端,所述滑轮组(13)转动设置于所述滑轮架(12)的上端,所述绳索(14)的一端与卷扬机(11)相连接,所述绳索(14)的另一端绕过所述滑轮组(13)并与所述支架(3)的前端相连接;其特征在于,所述转运单元包括沿支架(3)长度方向设置的导轨(24),所述导轨(24)上滑动设置有活水箱(9);所述转运单元还包括位于活水箱(9)后方的转运箱(7),所述转运箱(7)与支架(3)可拆卸连接,所述转运箱(7)的前端具有开口(8),所述转运箱(7)的开口(8)对准所述导轨(24)的后端,所述转运箱(7)内开设有能够容纳所述活水箱(9)的空腔。

2.根据权利要求1所述的海上活水运输系统中的转运单元,其特征在于,所述支架(3)沿自身宽度方向开设有滑槽(25),所述滑槽(25)位于所述导轨(24)的后端处,所述滑槽(25)上滑动连接有挡板(26),所述支架(3)上固定有能够带动该挡板(26)滑动的驱动源,所述活水箱(9)的后端能够贴靠于该挡板(26)上,所述导轨(24)的前端具有能够与所述活水箱(9)的前端相贴靠的限位板(27)。

3.根据权利要求2所述的海上活水运输系统中的转运单元,其特征在于,所述支架(3)的上表面设置有电磁吸盘(28),所述转运箱(7)的下端设置有能够与所述电磁吸盘(28)磁性连接的金属板。

4.根据权利要求3所述的海上活水运输系统中的转运单元,其特征在于,所述转运单元包括若干个滚轮(29),所述滚轮(29)通过弹簧设置于所述转运箱(7)的后端。

5.根据权利要求4所述的海上活水运输系统中的转运单元,其特征在于,所述转运箱(7)的上端设置有扣环(31),所述转运单元还包括拉索(30),所述拉索(30)的一端与所述扣环(31)相连接,所述拉索(30)的另一端能够与牵引装置相连接。
