专利号: 2017112918431
申请人: 徐州新南湖科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 干燥
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

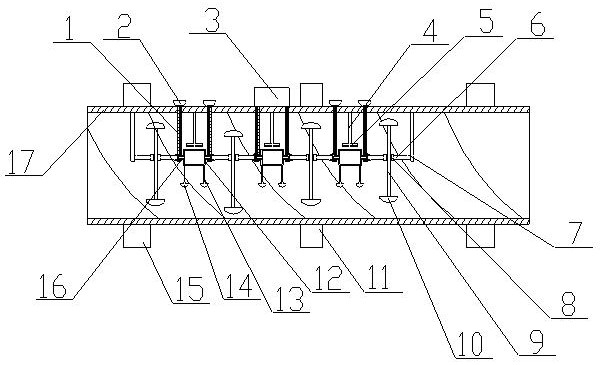

1.一种矿用煤泥烘干机滚筒,其特征是:由主体装置、打散装置和抽气装置组成,主体装置由传动齿圈、固定轴瓦和主体筒组成,两个固定轴瓦分别置于主体筒外侧,传动齿圈套置于主体筒外侧,且位于两个固定轴瓦之间,所述主体筒上开有多个通孔,且两两为一组,所述主体筒内壁上置有叶片,打散装置由连接杆、固定板、固定块、滑动杆、锤头和固定套组成,连接杆置于主体筒内,且两端分别通过固定板和主体筒内壁相连接,多个固定块分别置于连接杆上,所述相邻两个固定块之间的距离相等,所述固定块上开有通孔,滑动杆贯穿固定块上的通孔,所述多个滑动杆两两不平行,所述滑动杆的两端分别置有锤头,所述连接杆上开有多个断槽,且和主体筒上的多组通孔一一对应,所述连接杆上的断槽位置套置有固定套,抽气装置由连接管、防尘罩、气泵、固定杆、刷头、转筒、支撑杆、配重块、中空杆、固定轴承和过滤网组成,多个连接管分别置于主体筒内,且一端分别置于主体筒上的多个通孔内,所述连接管两两为一组,且相邻两组连接管之间的距离相等,所述同组内的两个连接管另一端分别向下延伸至连接杆上对应的断槽内,且分别和连接杆上断槽位置的两个固定套相连接,多个转筒分别置于主体筒内,且分别位于多组连接管内的两个连接管之间,所述转筒的两端中部分别开有通孔,两个中空杆一端分别置于转筒的两端,且分别和转筒两端的通孔相对应,两个中空杆另一端分别通过固定轴承置于靠近的连接管上,所述中空杆另一端上开有通孔,且和连接的连接管相连通,过滤网置于转筒上,两个支撑杆一端分别置于转筒上,且分别位于转筒上过滤网的两侧,配重块置于支撑杆另一端上,多个固定杆一端分别置于主体筒内壁上,且分别位于多组连接管内的两个连接管之间,刷头置于固定杆另一端上,且位于对应转筒的上方,气泵置于主体筒外侧,且分别和中间一组连接管内的两个连接管相连通。

2.根据权利要求1所述的一种矿用煤泥烘干机滚筒,其特征在于所述锤头由铁制成,且外侧面为弧形凸面。

3.根据权利要求1所述的一种矿用煤泥烘干机滚筒,其特征在于所述配重块为半球形结构,且由钢块制成。

4.根据权利要求3所述的一种矿用煤泥烘干机滚筒,其特征在于所述配重块能够使过滤网始终朝下,进而使主体筒内煤泥难以通过过滤网进入到转筒内。

5.根据权利要求1所述的一种矿用煤泥烘干机滚筒,其特征在于所述除连通气泵的两个连接管以外的连接管一端上分别置有防尘罩。

6.根据权利要求5所述的一种矿用煤泥烘干机滚筒,其特征在于所述防尘罩为倒置的圆台状。

7.根据权利要求1所述的一种矿用煤泥烘干机滚筒,其特征在于所述滑动杆和锤头配合,对主体筒内煤泥块进行打散,能够在烘干过程中将团状的煤泥块打散,更加便于后序的加工使用。
