1.一种高导热绝缘氧化锌晶须，其特征在于以四针状氧化锌晶须(T-ZnOw)为基材，在其表面包覆氮化硼(BN)。

2.根据权利要求1所述的高导热绝缘氧化锌晶须，其特征在于所述T-ZnOw的直径为0.7～1.4μm、针状体长度为3～200μm。

3.一种高导热绝缘氧化锌晶须的制备方法，包括步骤：

(1)将T-ZnOw经超声分散于水，然后加入BN前驱体：硼酸(H3BO3)和三聚氰胺(C3N3(NH2)3)，并搅拌均匀；

(2)采用水热法使BN前驱体均匀沉积在T-ZnOw表面；

(3)将表面沉积BN前驱体的T-ZnOw在氮气氛下经高温氮化处理，得到表面包覆BN的T-ZnOw。

4.根据权利要求3的制备方法，包括步骤：

①将T-ZnOw经超声分散于水，然后加入H3BO3和C3N3(NH2)3并搅拌均匀；

②将步骤①所得分散液移入水热反应釜，反应完毕，倒出上层清液，并将沉淀物抽滤并冲洗，然后干燥，得到表面均匀沉积H3BO3和C3N3(NH2)3的T-ZnOw；

③将表面沉积H3BO3和C3N3(NH2)3的T-ZnOw，在氮气氛下高温加热处理，得到表面包覆BN的T-ZnOw。

5.根据权利要求3的制备方法，包括步骤：

①按重量计，将80-150份T-ZnOw经超声分散于100-400份水，然后加入H3BO3和C3N3(NH2)3各50～110份，并搅拌均匀；

②将步骤①所得分散液移入水热反应釜，130-180℃处理1-4小时，然后冷却至40-50℃，倒出上层清液，并将沉淀物抽滤并冲洗2～3次，然后干燥，得到表面均匀沉积H3BO3和C3N3(NH2)3的T-ZnOw；

③将表面沉积H3BO3和C3N3(NH2)3的T-ZnOw，在氮气氛下，于1000-1300℃处理3-6小时，得到表面包覆BN的T-ZnOw。

6.根据权利要求3-5任一权利要求所述的制备方法，所述H3BO3和C3N3(NH2)3的用量为T-ZnOw的60～100wt％。

7.根据权利要求1所述的高导热绝缘氧化锌晶须用于导热绝缘填料的用途。

8.一种绝缘散热环氧树脂固化物，其特征在于由权利要求1-6任一权利要求所述的高导热绝缘氧化锌晶须和环氧树脂组合物制备得到。

9.根据权利要求8所述的环氧树脂固化物，所述环氧树脂组合物由双酚A型环氧树脂、甲基纳迪克酸酐和三氟化硼-单乙胺络合物经高速分散制备得到。

10.一种绝缘散热环氧树脂固化物的制备方法，所述方法包括步骤：

1)将双酚A型环氧树脂、甲基纳迪克酸酐、三氟化硼-单乙胺络合物，经高速分散得环氧树脂组合物；

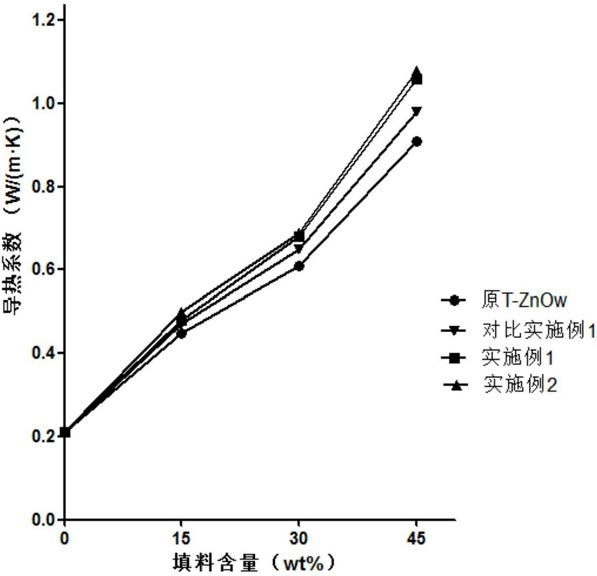

2)将BN@T-ZnOw按一定比例与第1)步所得环氧树脂组合物混合，经高速分散得绝缘散热环氧树脂组合物；

3)将第2)步所得绝缘散热环氧树脂组合物高温固化，得绝缘散热环氧树脂固化物。
