专利号: 2017112962059
申请人: 安徽格瑞恩园林工程有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2023-11-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

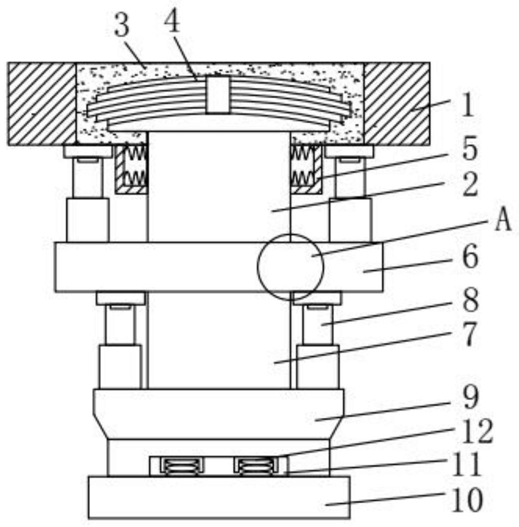

1.一种公路桥梁用具有防倾覆功能的抗震装置,包括桥梁体(1),其特征在于:所述桥梁体(1)的底部插接有上桥墩(2),所述桥梁体(1)的内腔填充有弹性填充层(3),所述弹性填充层(3)的内腔设置有减震组板(4),所述减震组板(4)安装在上桥墩(2)的顶端,所述桥梁体(1)的底部设置有横向减震机构(5),所述横向减震机构(5)套接在上桥墩(2)的外壁,所述上桥墩的底部设置有连接墩板(6),所述连接墩板(6)的底部设置有下桥墩(7),所述下桥墩(7)的底部设置有底座(9),所述桥梁体(1)与连接墩板(6)之间和连接墩板(6)与底座(9)之间均设置有防倾覆机构(8),所述底座(9)的底部设置有基座(10),所述底座(9)的底部开设有通槽(11),所述通槽(11)的内腔均匀设置有减震垫(12),所述减震垫(12)的底部设置在基座(10)的顶部;

所述横向减震机构(5)包括横向限位套筒和横向限位弹簧,且横向限位弹簧均匀设置在横向限位套筒的内腔;所述上桥墩(2)的底部开设有上凹槽(13),所述下桥墩(7)的顶部开设有下凹槽(14),所述上凹槽(13)和下凹槽(14)之间连接有连接柱(15),所述连接柱(15)的顶部设置有移动套环(16),所述连接柱(15)的底部设置有固定套环(17),所述固定套环(17)固定设置在下凹槽(14)的底部,所述连接柱(15)的外壁套接有减震弹簧(18),所述移动套环(16)设置在减震弹簧(18)的顶端;所述上桥墩(2)和下桥墩(7)之间设置有缓冲橡胶层;

所述防倾覆机构(8)包括连接板(81),所述连接板(81)的顶部两端均安装有固定螺柱(82),所述固定螺柱(82)的顶部安装有定位卡钩(83),所述连接板(81)的底部均匀设置有减震柱(84);所述定位卡钩(83)呈倒“几”字型设置;所述减震柱(84)包括移动内筒(841),所述移动内筒(841)的底部套接有外套筒(842),所述外套筒(842)的顶部设置有密封凸垫(843),所述密封凸垫(843)套接在移动内筒(841)的外壁,所述移动内筒(841)的底部安装有弹簧座(844),所述外套筒(842)的内腔底部设置有弹性支撑垫(845),所述弹簧座(844)和弹性支撑垫(845)之间均匀设置有弹性件(846)。
