专利号: 2017112981492
申请人: 江苏理工学院
专利类型:发明专利
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种用于相变存储器的Sb‑Se‑Ti系列纳米复合相变薄膜,其特征在于,其化学组成符合化学通式(SbxSe1‑x)1‑yTiy;

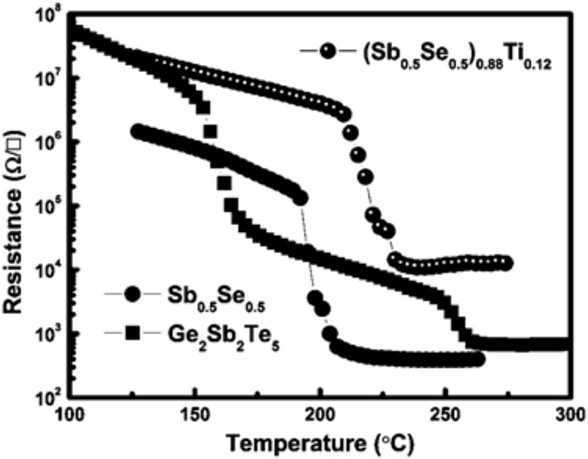

其化学组成为(Sb0.5Se0.5)0.88Ti0.12;

其制备方法,包括以下步骤:

1)、将SbxSe1‑x合金靶材放在溅射仪的靶位上,在SbxSe1‑x靶材上面放置所需扇形Ti靶材,且扇形Ti靶材的圆心与SbxSe1‑x合金靶材的圆心重合;

2)、将清洗干净的SiO2/Si(100)基片固定在样品托盘上,密封溅射仪器腔体,关闭对外通气阀门;开启真空计和机械泵抽真空,待腔体内真空达到5Pa或以下时,启动分子泵,打开‑4插板阀,抽真空至2×10 Pa以下;

3)、将SbxSe1‑x合金靶材的交流电源溅射功率设置为18~22W;使用高纯Ar气作为溅射气‑1体,Ar气流量设为26~32SCCM,溅射气压为2.0~2.6×10 Pa;

4)、用上位机软件在线控制和监测镀膜的全过程,设置溅射时间,靶材的溅射速度为4~8s/nm,将SiO2/Si(100)基片旋转到SbxSe1‑x(Ti)靶位,开启交流溅射电源,在SiO2/Si(100)基片上溅射一段时间后得到(SbxSe1‑x)1‑yTiy合金相变薄膜,溅射结束后,关闭SbxSe1‑x(Ti)靶位的交流溅射电源。

2.如权利要求1所述的用于相变存储器的Sb‑Se‑Ti系列纳米复合相变薄膜,其特征在于,所述SiO2/Si(100)基片的清洗方法为先将基片置于乙醇溶液中,用超声清洗8~12分钟,去基片表面灰尘颗粒以及无机杂质;然后将基片置于丙酮溶液中,用超声清洗8~12分钟,去基片表面有机杂质;再将基片置于去离子水中,用超声清洗8~15分钟,再次清洗表面;然后取出基片,用高纯N2吹干表面和背面,放置在干燥箱内待用。

3.如权利要求2所述的用于相变存储器的Sb‑Se‑Ti系列纳米复合相变薄膜,其特征在于,所述的扇形Ti靶材的半径20mm,厚度2mm,圆心角为30°。
