专利号: 2017113007943
申请人: 周燕玲
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-03-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

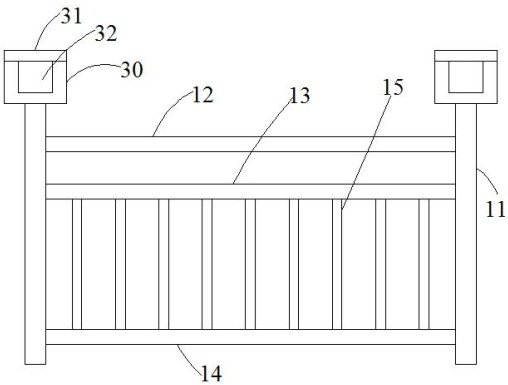

1.一种绿化建筑施工护栏,其特征在于,包括竖直设置的两根立柱以及水平连接在两根立柱之间的上梁、中梁及下梁;所述上梁位于中梁的上方,所述中梁位于下梁的上方;所述中梁与下梁之间竖直地连接了多根栅栏条;所述上梁上连接有撑杆;所述撑杆沿水平方向设置,所述撑杆的端部设置有支撑座,所述支撑座的相邻的两个面设置有用于放置花盆的第一凹槽及第二凹槽,所述第一凹槽朝上设置。

2.根据权利要求1所述的绿化建筑施工护栏,其特征在于,所述撑杆通过连接座与上梁相连,所述连接座能够沿所述上梁的长度方向滑动。

3.根据权利要求2所述的绿化建筑施工护栏,其特征在于,所述上梁的断面为矩形,所述连接座为U型结构;所述连接座包括依次相连的第一板、第二板及第三板,所述第一板与上梁的顶部贴合,所述第二板与上梁的侧部贴合,所述第三板与上梁的底部贴合;所述中梁的顶部沿其长度方向设置有滑槽;所述第三板的底部沿竖向设置有滑竿,所述滑竿的底部置于所述滑槽内;所述滑竿为伸缩结构,滑竿包括相螺接的螺杆及螺套,所述螺杆的顶端连接于所述第三板,所述螺套的底端位于所述滑槽内且螺套能够在滑槽内滑动。

4.根据权利要求3所述的绿化建筑施工护栏,其特征在于,所述连接座还包括第四板,所述第四板的一端与所述第一板的端部铰接,所述第四板的另一端设置有连接扣,所述第三板的端部设置有连接孔,所述连接扣能够卡接入所述连接孔内。

5.根据权利要求4所述的绿化建筑施工护栏,其特征在于,所述立柱的顶部具有底座,所述底座为开口朝上的U型结构,所述底座的顶部水平设置有顶梁,所述顶梁与底座的两个端部相连,且底座与顶梁相连形成回形结构并形成中空的穿孔;所述连接座能够连接于所述顶梁,当连接座连接顶梁时所述第一板及第三板与顶梁的两个侧部贴合,所述第二板与顶梁的顶部贴合,所述第四板与顶梁的底部贴合;所述第四板的长度小于所述穿孔的高度;

当连接座连接于顶梁时所述撑杆沿竖直方向设置,且此时所述第二凹槽朝上设置;所述滑竿与第三板可拆卸相连,且当连接座连接顶梁时所述滑竿能够置于穿孔内且支撑于底座及第四板之间。

6.根据权利要求5所述的绿化建筑施工护栏,其特征在于,所述第一凹槽及第二凹槽均为锥台结构。

7.根据权利要求6所述的绿化建筑施工护栏,其特征在于,所述支撑座用塑料制成。

8.根据权利要求7所述的绿化建筑施工护栏,其特征在于,所述立柱的两侧均设置有用于连接上梁、中梁及下梁的结构;且所述上梁、中梁及下梁与立柱可拆卸相连。
