专利号: 2017113019832
申请人: 山东理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种具有冗余功能的轮毂电机式电动车,包括电池(1)、轮毂电机驱动轮(2)、电机控制器(3)、电流传感器(4)、轮胎(5)、定子轴(6)、转子总成和定子总成,其特征在于:每个轮毂电机驱动轮(2)分别具有2个独立的定子总成,整车采用2个独立的电池(1)、4个轮毂电机驱动轮(2)和8个电机控制器(3),其中:转子总成包括筒状的中间壳体(7)、筒状的基体(8)、2组内圈永磁体(9)、2组外圈永磁体(10)以及分居在中间壳体(7)两侧的左壳体(11)和右壳体(12),中间壳体(7)采用两边厚中间薄的结构;

左壳体(11)和右壳体(12)均成圆环状,套装在定子轴(6)的两端,左壳体(11)的内端经

2个角接触球轴承(13)支撑在定子轴(6)上,左壳体(11)的右侧依次设有第一定位环(14)和限位环(15),其中限位环(15)的内端通过圆柱滚子轴承(16)支撑在定子轴(6)上,圆柱滚子轴承(16)右侧与定子轴(6)的凸肩抵触,第一定位环(14)固定套装在定子轴(6)上、且夹持在角接触球轴承(13)与圆柱滚子轴承(16)之间,与第一定位环(14)同厚度的第二定位环(17)间隙套装在第一定位环(14)上,并与左壳体(11)和限位环(15)经螺栓(29)固定连接;

左壳体(11)和右壳体(12)的外端分别与中间壳体(7)固定连接,三者构成轮毂形状的电机壳体,轮胎(5)安装在中间壳体(7)的外壁上;

基体(8)直径小于中间壳体(7),与中间壳体(7)同轴心套装在定子轴(6)上,中间壳体(7)与基体(8)之间经圆环状的支撑件(19)固定连接,2组外圈永磁体(10)和2组内圈永磁体(9)均对应固定在中间壳体(7)与基体(8)相向的侧壁上、且分居在支撑件(19)的两侧;

定子总成包括左定子总成和右定子总成,左定子总成包括套装在定子轴(6)的第一底座(20)、底座限位环(21)和轮辐状连接件(22),第一底座(20)与定子轴(6)经过键(23)连接,底座限位环(21)固定安装在第一底座(20)的内端,轮辐状连接件(22)固定套装在第一底座(20)的外端上,右定子总成包括套装在定子轴(6)上的第二底座(25)和固定套装在第二底座(25)外端上的环状连接盘(26),第二底座(25)与定子轴(6)经过键(23)连接;轮辐状连接件(22)和连接盘(26)的外端均设有与定子轴(6)同圆心的环状定子槽(24),两个环状定子槽(24)贴近并分居在支撑件(19)的两侧,且位于内圈永磁体(9)和外圈永磁体(10)之间,两个环状定子槽(24)内均布的下窄上宽结构的定子绕组(27)数量相等且两两相对;

增设悬架节臂(28),悬架节臂(28)套装在定子轴(6)上且位于连接盘(26)的外侧,并与连接盘(26)固定连接;

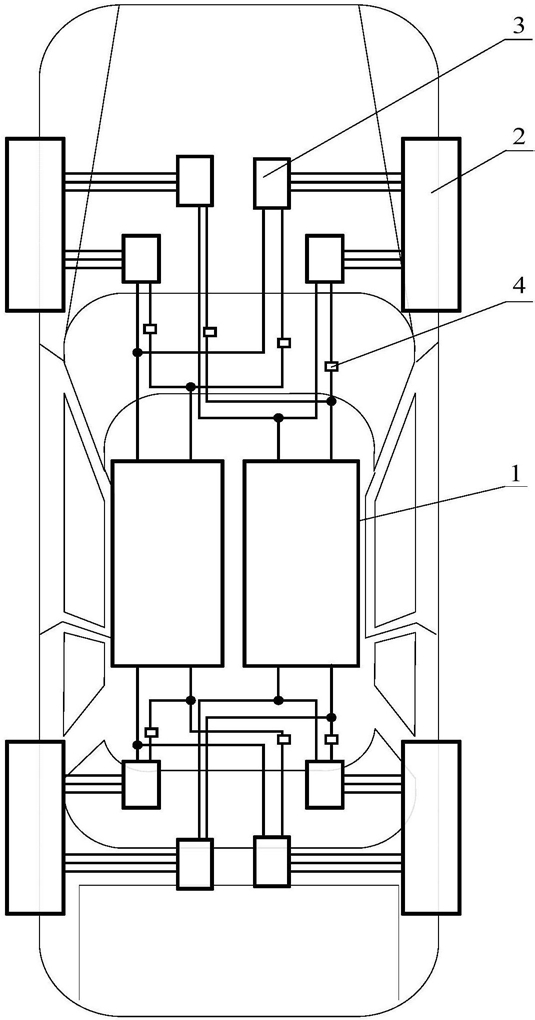

四个轮毂电机驱动轮(2)与电机控制器(3)及电池(1)的线路连接关系相同,以单个轮毂电机驱动轮(2)为例:每个轮毂电机驱动轮(2)对应着的2个电机控制器(3),轮毂电机驱动轮(2)的左定子总成和右定子总成分别接不同的电机控制器(3),2个电机控制器(3)分别接不同的电池(1),形成2个互相独立的电流回路,每个电流回路中串接有一个电流传感器(4)。
