专利号: 2017113050002
申请人: 山东交通学院
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-04-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

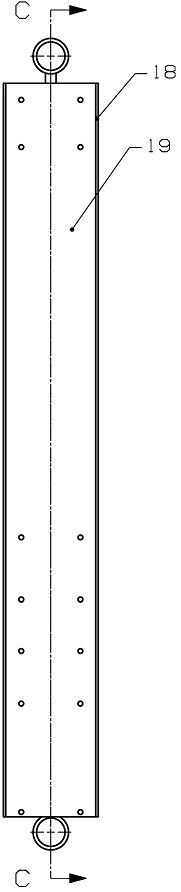

1.一种复合式电磁减振器,包括第二发电机、连接套、下轴承、转筒、上吊耳、下吊耳、电机下固定板、轴承支撑板、电磁离合器、主螺母、连接盘、丝杠、钢珠套筒、上轴承、上筒、上衬套、螺纹端盖、外框立柱、外框板、第一发电机,其特征在于,上吊耳与丝杠上端焊接在一起,上筒固定在外框立柱上,螺纹端盖、上衬套、上轴承安装在上筒长通孔内,丝杠与主螺母组成丝杠螺母副,上轴承内圈套在连接盘上,主螺母固定在连接盘上,连接盘下端连接转筒,第一发电机转子固定在转筒上随转筒一起旋转,丝杠下端套装钢珠套筒,钢珠套筒在转筒长通孔内运动,轴承支撑板设有安装下轴承的止口,连接套套装在转筒下端,连接套下装电磁离合器,电磁离合器连接第二发电机,电机下固定板安装在外框立柱上,第二发电机固定在电机下固定板上,外框立柱与外框板组成减振器的外框。

2.如权利要求1所述的一种复合式电磁减振器,其特征在于,上筒上部设有内螺纹,钢珠套筒有上、中、下三层钢珠,每个钢珠布置在钢筒表面的球形槽里,球形槽的球心位于钢筒内、外圆柱面之间的中曲面,半径与钢珠半径相同,连接套的内径与转筒下端外径大小一致,外框立柱开有七层光孔,外框板也开有对应的七层光孔,用于固定上筒、轴承支撑板、电机下固定板,第一发电机由安装在转筒上的第一发电机转子和安装在外框立柱上的第一发电机定子组成。

3.如权利要求1所述的一种复合式电磁减振器,其特征在于,丝杠带动钢珠套筒在转筒长通孔内上下运动,钢珠套筒在上下运动的同时可相对丝杠和转筒旋转,丝杠的运动带动主螺母旋转,进而带动转筒、第一发电机转子、连接套、电磁离合器和第二发电机旋转;第一发电机定子所产生的磁场强度可以调节,通过调节第一发电机定子磁场强度的大小,使第一发电机产生的阻尼力从零增加到第一发电机最大阻尼力;当汽车悬架振动剧烈时,则第一发电机和第二发电机都向外发电,提供强的阻尼力,当汽车悬架振动轻微时,则切断电磁离合器,第一发电机向外发电,提供弱的阻尼力,当汽车悬架振动介于二者之间,则切断第一发电机定子供电,接合电磁离合器,只有第二发电机向外发电,提供中等阻尼力。
