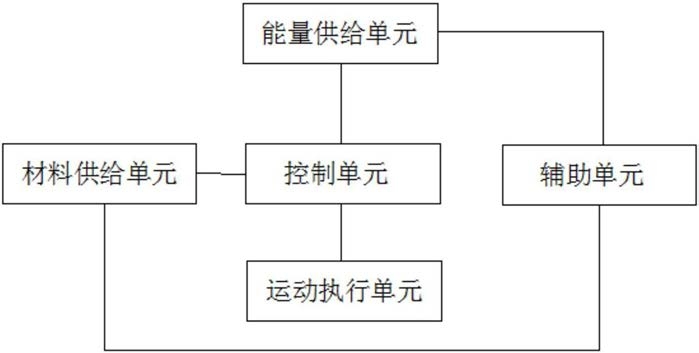

1.一种农用易磨损触土部件等离子熔覆工艺，其特征在于：包括如下步骤:

第一，将等离子焊机的电流控制在正常熔覆时的10％-30％，预热熔覆部件表面，焊枪行走路线为弓型折线：B-C-F-G-J-K-N-O；

第二，将焊枪移动到起始A点时，打开送粉器，焊枪开始行走路线为：A-B-C-D-E-F-G-H-I-J-K-L-M-N-O-P；在该步骤中，送粉器全程保持开启状态，在B-C、F-G、J-K、N-O区间开启等离子弧，在A-B、C-D-E-F、G-H-I-J、K-L-M-N、O-P区间等离子弧呈关闭状态；

其中：B-C、F-G、J-K、N-O是实际需要熔覆的长度，两端部分A-B、C-D、E-F、G-H、I-J、K-L、M-N、O-P是实际熔覆长度的20％-30％。

2.根据权利要求1所述农用易磨损触土部件等离子熔覆工艺，其特征在于：所述熔覆部件在熔覆前进行前处理：即对熔覆部件表面进行除油、除锈处理。

3.根据权利要求1所述农用易磨损触土部件等离子熔覆工艺，其特征在于：在熔覆前对送粉器内的熔覆金属粉末材料进行干燥处理，具体方法为：将金属粉末置于烧杯内，将装有金属粉末的烧杯放入真空干燥箱，真空干燥箱温度设定到120度，加热干燥。

4.根据权利要求1所述农用易磨损触土部件等离子熔覆工艺，其特征在于：所述熔覆部件在熔覆后进行精加工或者去应力处理。
