1.一种醋酸棉酚海藻酸钙凝胶微球的制备方法，其特征在于：包括以下步骤：（1）将醋酸棉酚溶解在N,N-二甲基乙酰胺中得溶液A，溶液A中醋酸棉酚的浓度为1-

2mg/ml；

（2）将ε-聚赖氨酸、双氯芬酸钾、氯化钾溶解在水中得溶液B，ε-聚赖氨酸浓度为1-3 mg/ml，双氯芬酸钾浓度为0.5-2mg/ml，氯化钾浓度为3-5mg/ml；

（3）将溶液A与溶液B混溶均匀后得储备液；

（4）将氯化钙溶于水配成质量浓度为0.5-2%的溶液；

（5）将海藻酸钠溶于水配成质量浓度为1-2%的溶液；

（6）将步骤（3）获得的储备液添加至步骤（5）配制的海藻酸钠溶液中，搅拌至混合均匀，采用微量注射泵将上述溶液滴入步骤（4）的氯化钙溶液中，边滴入边搅拌底液，胶凝20-

40min得微球；

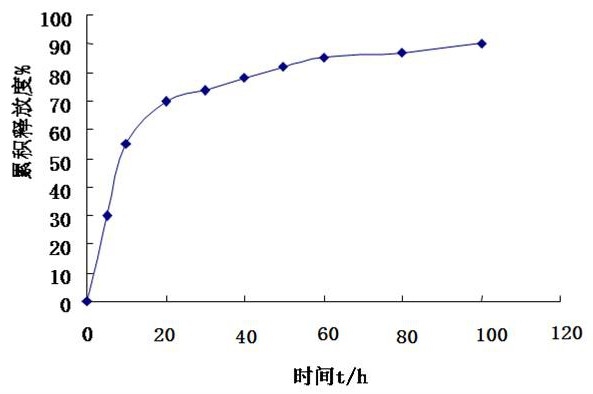

（7）采用缓冲溶液冲洗步骤（6）获得的微球3-5次，得醋酸棉酚海藻酸钙凝胶微球。

2.根据权利要求1所述的醋酸棉酚海藻酸钙凝胶微球的制备方法，其特征在于：步骤（6）中微量注射泵的推进速度为8-15ml/h。

3.根据权利要求1所述的醋酸棉酚海藻酸钙凝胶微球的制备方法，其特征在于：步骤（7）中所述缓冲溶液为PBS缓冲溶液。

4.根据权利要求3所述的醋酸棉酚海藻酸钙凝胶微球的制备方法，其特征在于：PBS缓冲溶液配制方法为：准确称取氯化钾、氯化钠、磷酸二氢钠、磷酸二氢钾溶解于水中，配制成pH=6.8的PBS缓冲溶液。
