1.一种高通量的光电化学酪氨酸酶传感器，其特征在于：

a、以巯基乙酸作为表面修饰剂制备水溶性PbS量子点，具体步骤为：将一定体积的巯基乙酸和25mL4.0mmol/L的Pb(CH3COO)2溶液搅拌混合后，用1mol/L的NaOH溶液调节溶液的pH为8.0；然后将反应溶液除氧30min，之后加入2.0mL浓度为0.02mol/L的Na2S水溶液，在一定温度下除氧反应一段时间，得水溶性PbS量子点；

b、将PbS量子点与壳聚糖依次修饰到电极表面：将预处理的ITO玻璃片浸在含有NaCl的

2％PDDA聚合物的溶液中，10min后洗净；然后再浸入到水溶性PbS量子点溶液中，30分钟后取出洗净；用pH＝4.0的醋酸缓冲配制2wt％质量浓度的壳聚糖溶液，之后用pH＝7.0的醋酸缓冲液稀释成0.5wt％的浓度；吸取20uL稀释后的壳聚糖溶液滴加到PbS量子点电极上，在室温下干燥，备用；

c、酪氨酸酶活性的测定：在96微孔板中，将20μL不同浓度的酪氨酸酶、20μL1mmol/L的酪氨酸酶底物和160μL浓度为0.1mol/L的pH＝7.0磷酸盐缓冲溶液混合，37℃下震荡反应

90min；随后，将制备好的沉积了PbS以及壳聚糖的光电极浸没在上述反应后的溶液中，

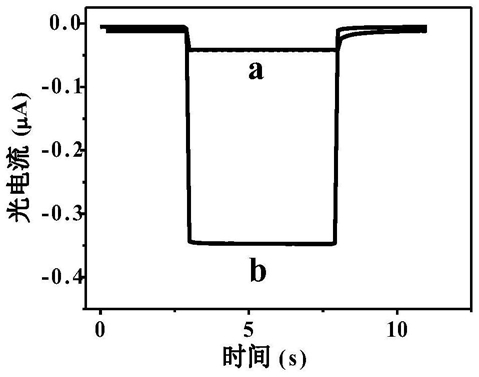

10min后取出洗涤，将电极放在盛有除氧后的0.1mol/L的pH＝7.0Tris-HCl缓冲溶液中进行光电化学检测。

2.根据权利要求1所述的一种高通量的光电化学酪氨酸酶传感器，其特征在于PbS量子点合成时加入的巯基乙酸的体积为8-15uL。

3.根据权利要求1所述的一种高通量的光电化学酪氨酸酶传感器，其特征在于PbS量子点合成时的反应温度为0-30度，反应时间为2-5小时。

4.根据权利要求1所述的一种高通量的光电化学酪氨酸酶传感器，其特征在于测定时使用的酪氨酸酶底物为苯酚，酪氨酸以及邻苯二酚。
