专利号: 2017113187876
申请人: 宁波远志立方能源科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 基本电气元件
更新日期:2023-12-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种智能防触电插排,其特征在于,包括:

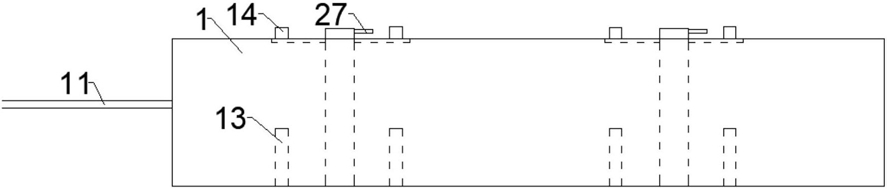

插排主体,其一侧设置有电源线、上表面设有多个三孔插孔座、内部设有与多个三孔插孔座一一对应的多组插槽,其中,所述三孔插孔座的插孔外周向上凸起形成凸台,所述插排主体内部位于每个三孔插孔座相邻的两个插孔之间设有抵接块;

多个阻挡机构,多个阻挡机构与多个三孔插孔座一一对应,所述阻挡机构包括设置在所述插排主体上且位于一组插槽中间从下至上依次固定的第一弹簧座、弹簧、第二弹簧座、固定架、以及与所述固定架轴承连接的杆体,所述杆体上端滑动穿出所述插排主体、且低于所述凸台上端面,所述杆体穿出所述插排主体的部分的竖直长度大于所述抵接块的竖直长度,所述杆体上且位于所述插排主体内部设有三个水平的阻挡板,所述阻挡板下表面高于所述插槽上端,其中,所述阻挡板设置为:当所述弹簧呈压缩状态时,所述阻挡板的上表面低于所述抵接块下表面,当所述弹簧呈伸长状态时,所述阻挡板的上表面高于所述抵接块下表面,当旋转所述杆体至第一位置时,三个阻挡板分别抵接在对应的三孔插孔座的插孔正下方、且所述三孔插孔座的插孔向下的投影完全落在所述阻挡板内,当旋转所述杆体至第二位置时,所述阻挡板上表面抵接在所述抵接块下表面、且对应三孔插孔座的插孔向下的投影完全位于所述阻挡板外部;

多个压力通电机构,多个压力通电机构与多个三孔插孔座一一对应,所述压力通电机构包括设置在所述插槽底部的压力传感器、蜂鸣器、插孔电源开关、以及从下至上依次铺设在所述压力传感器上方的泡棉层、橡胶层、以及防火涂层,以及与所述压力传感器、所述蜂鸣器、所述插孔电源开关均通讯连接的控制器,所述压力传感器、所述蜂鸣器、所述插孔电源开关、以及所述控制器均与所述电源线电连接,其中,所述防火涂层上端面略低于所述插槽内的插销触电片,所述压力传感器用于检测物件从所述防火涂层向下压时的压力;

其中,当每个三孔插孔座的插孔的三个压力传感器检测的压力只有一个或两个大于预设阈值时,所述控制器控制对应的蜂鸣器启动;

当每个三孔插孔座的插孔的三个压力传感器检测的压力三个均大于预设阈值、且三个达到预设阈值的时间间隔小于等于1s时,所述控制器控制对应的插孔电源开关闭合;

当每组插孔的三个压力传感器检测的压力三个均大于预设阈值、且任意两个达到预设阈值的时间间隔大于1s时,所述控制器控制对应的蜂鸣器启动、所述插孔电源开关不闭合。

2.如权利要求1所述的智能防触电插排,其特征在于,所述抵接块沿所述杆体逆时针旋转方向的一端向下凸设有限位块,所述限位块设置为:所述限位块限制所述杆体逆时针旋转。

3.如权利要求1所述的智能防触电插排,其特征在于,所述杆体穿出所述插排主体的部分设有助力杆。

4.如权利要求1所述的智能防触电插排,其特征在于,所述抵接块竖直方向的长度为

4mm。

5.如权利要求2所述的智能防触电插排,其特征在于,所述限位块沿竖直方向的长度为

4mm。

6.如权利要求1所述的智能防触电插排,其特征在于,所述防火涂层的厚度为3mm。
