专利号: 2017113188084
申请人: 曾麒麟
专利类型:发明专利
专利状态:已下证
专利领域: 基本电气元件
更新日期:2023-12-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种智能防潮插座,其特征在于,包括:

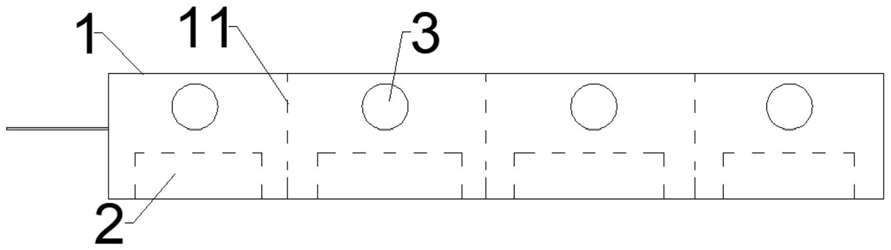

插座主体,其一侧设有电源线、上表面设有多个插孔、内部设有电器元件以及相邻两个插孔之间设有竖直的隔板,所述隔板将所述插座主体分隔成多个插孔空间,所述隔板上设有供电器元件电连接的通孔;

多个加热机构,所述加热机构与所述插孔空间一一对应,所述加热机构设置在所述插孔空间的底部、且位于所述电器元件下方,所述加热机构包括从下至上依次敷设的第一防火涂料层、陶瓷层、第二防火涂料层、导热硅胶壳体,所述导热硅胶壳体内部设有电热丝、外部设有蓄电池,其中,所述导热硅胶壳体上表面边缘向上延伸形成挡板,所述挡板上端高于所述通孔,所述电热丝与所述蓄电池电连接;

多个抽湿机构,所述抽湿机构与所述插孔空间一一对应,所述抽湿机构包括穿设在所述插座主体侧壁上的导风管、敷设在所述导风管内壁上的隔音层、以及设置在所述隔音层上的抽风机,其中,所述导风管位于所述插座主体内部的一端高于其位于外部的一端,所述导风管沿所述插座主体内部至外部的直径依次减小,所述隔音层包括泡棉层和密封包敷所述泡棉层的不织布,所述抽风机与所述蓄电池电连接;

控制机构,其包括与所述插孔空间一一对应的湿度传感器、与所述插孔一一对应的插孔开关和蜂鸣器、以及控制器,其中,所述湿度传感器、所述插孔开关、所述蜂鸣器、以及所述蓄电池均与所述控制器通讯连接,所述湿度传感器、所述蜂鸣器、以及所述控制器均与所述蓄电池电连接,所述湿度传感器以第一频率检测所述插孔空间的湿度;

其中,当所述湿度传感器检测的插孔空间的湿度的任意一个或多个大于第一湿度阈值、小于第二湿度阈值、且持续40s以上时,所述湿度传感器以第二频率检测对应插孔空间的湿度,同时,所述控制器控制所述蓄电池为所述抽风机供电;

当所述湿度传感器检测的插孔空间的湿度的任意一个或多个大于第二湿度阈值、小于第三湿度阈值、且持续20s以上时,所述湿度传感器以第三频率检测对应插孔空间的湿度,同时所述控制器控制所述蓄电池同时为所述电热丝和所述抽风机供电;

当所述湿度传感器检测的插孔空间的湿度的任意一个或多个大于第三湿度阈值时,所述控制器控制所述插孔开关断电、所述蜂鸣器启动;

当所述湿度传感器检测的插孔空间的湿度的任意一个或多个小于第一湿度阈值、且持续60s以上时,所述湿度传感器以第一频率检测对应插孔空间的湿度,同时,所述控制器控制所述蓄电池停止为所述电热丝供电,60s后,所述蓄电池停止为所述抽风机供电;

所述第一湿度阈值小于所述第二湿度阈值、所述第二湿度阈值小于所述第三湿度阈值,所述第一频率小于所述第二频率、所述第二频率小于所述第三频率。

2.如权利要求1所述的智能防潮插座,其特征在于,还包括与所述导风管一一对应的防尘组件,所述防尘组件设置在所述导风管位于所述插座主体外部的一侧,所述防尘组件包括沿所述导风管朝向所述插座主体外部的方向依次排列的第一防尘网、第二防尘网、以及第三防尘网,且所述第一防尘网的孔径大于所述第二防尘网的孔径、所述第二防尘网的孔径大于所述第三防尘网的孔径,所述防尘网的材质为玻璃纤维。

3.如权利要求1所述的智能防潮插座,其特征在于,所述挡板的竖直长度为15mm。

4.如权利要求1所述的智能防潮插座,其特征在于,所述第一防火涂料层、所述陶瓷层、以及所述第二防火涂料层的竖直方向的厚度分别为2mm、5mm、以及3mm。

5.如权利要求1所述的智能防潮插座,其特征在于,所述第一频率、所述第二频率、以及所述第三频率分别为10次/min、20次/min、以及40次/min。

6.如权利要求1所述的智能防潮插座,其特征在于,所述导热硅胶壳体的上表面向下凹陷形成多个凹槽,所述凹槽沿竖直方向的深度为2mm。

7.如权利要求2所述的智能防潮插座,其特征在于,所述第一防尘网、所述第二防尘网、以及所述第三防尘网的孔径分别为4mm、2mm、以及1mm。

8.如权利要求1所述的智能防潮插座,其特征在于,所述导风管偏离竖直方向的角度为

45度。

9.如权利要求1所述的智能防潮插座,其特征在于,所述蓄电池靠近所述插孔空间的侧壁设置,所述插孔空间的侧壁上设有开口,所述开口上盖合设有电池盖。
