专利号: 201711321036X
申请人: 西南交通大学
专利类型:发明专利
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

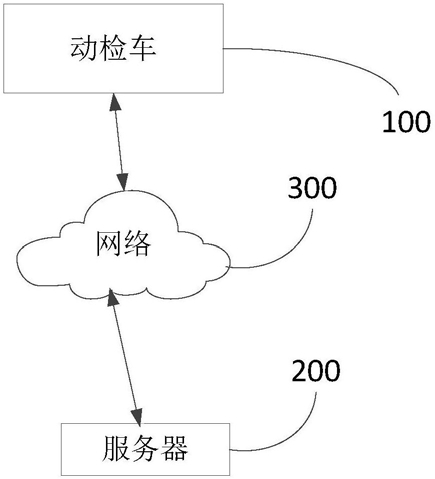

1.一种桥梁变形与轨道随机不平顺检测装置,其特征在于,所述桥梁变形与轨道随机不平顺检测装置包括:信息接收单元,用于接收一动检车发送的轨道高低不平顺数据曲线;

桥梁参数识别单元,用于依据所述轨道高低不平顺数据曲线识别出每两个相邻的桥墩的位置以及桥跨类型;

所述桥梁参数识别单元具体用于提取轨道高低不平顺数据的波峰点、波谷点并识别轨道高低不平顺数据曲线的形状,若识别到轨道高低不平顺数据曲线向下挠曲时,将波峰点确定为桥墩位置,若识别到轨道高低不平顺数据曲线上拱时,将波谷点确定为桥墩位置;

数据拟合单元,用于对每两个相邻的桥墩之间的桥跨对应的轨道高低不平顺数据曲线进行二次曲线拟合,并计算得到拟合曲线;

桥梁动态变形计算单元,用于依据拟合曲线包含的每两个相邻的桥墩位置对应的拟合值、两个桥墩的中点对应的拟合值计算桥梁动态变形。

2.根据权利要求1所述的桥梁变形与轨道随机不平顺检测装置,其特征在于,所述桥梁参数识别单元用于对预设定的置信范围及轨道高低不平顺数据曲线进行正态分布参数估计并计算标准差,若两个桥墩之间的距离(μ-2σ,μ+2σ)范围内时,则将该桥梁确定为与u对应的桥跨长度,其中,u为预设定的桥跨长度均值,σ为标准差。

3.根据权利要求1所述的桥梁变形与轨道随机不平顺检测装置,其特征在于,所述桥梁动态变形计算单元用于依据算式 计算桥梁动态变形,其中,Ib为桥梁动态变形,Y*(0)为相邻的两个桥墩的其中一个桥墩位置对应的拟合值,Y*(n)为相邻的两个桥墩的另一个桥墩位置对应的拟合值,Y*(n/2)相邻的两个桥墩的中点位置对应的拟合值。

4.根据权利要求1所述的桥梁变形与轨道随机不平顺检测装置,其特征在于,所述桥梁变形与轨道随机不平顺检测装置还包括:轨道随机不平顺计算单元,用于依据算式Ti=Yi-Yi*计算轨道随机不平顺,其中,Yi为轨道高低不平顺数据曲线,Yi*为计算得到的拟合曲线,Ti为轨道随机不平顺。

5.根据权利要求4所述的桥梁变形与轨道随机不平顺检测装置,其特征在于,所述桥梁变形与轨道随机不平顺检测装置还包括:轨道幅值指数计算单元,用于依据算式 计算轨道幅值指

数,其中,Iσ,i为轨道幅值指数,Ti,j为第j个轨道板的轨道随机不平顺, 为轨道随机不平顺的平均值。

6.根据权利要求4所述的桥梁变形与轨道随机不平顺检测装置,其特征在于,所述桥梁变形与轨道随机不平顺检测装置还包括:轨道板峰值因子计算单元,用于依据算式Ip,i=maxTi,j-minTi,j计算轨道板峰值因子,其中,Ip,i为轨道板峰值因子,maxTi,j为提取到的轨道随机不平顺最大值,minTi,j为提取到的轨道随机不平顺最小值。

7.根据权利要求1所述的桥梁变形与轨道随机不平顺检测装置,其特征在于,所述桥梁变形与轨道随机不平顺检测装置还包括:滤波单元,用于在识别出每两个相邻的桥墩的位置以及桥跨类型之前,对轨道高低不平顺数据曲线进行滤波。

8.一种桥梁变形与轨道随机不平顺检测方法,其特征在于,所述桥梁变形与轨道随机不平顺检测方法包括:接收一动检车发送的轨道高低不平顺数据曲线;

依据所述轨道高低不平顺数据曲线识别出每两个相邻的桥墩的位置以及桥跨类型;

其中,所述依据所述轨道高低不平顺数据曲线识别出每两个相邻的桥墩的位置以及桥跨类型的步骤包括:提取轨道高低不平顺数据的波峰点、波谷点并识别轨道高低不平顺数据曲线的形状,若识别到轨道高低不平顺数据曲线向下挠曲时,将波峰点确定为桥墩位置,若识别到轨道高低不平顺数据曲线上拱时,将波谷点确定为桥墩位置;

对每两个相邻的桥墩之间的桥跨对应的轨道高低不平顺数据曲线进行二次曲线拟合,并计算得到拟合曲线;

依据拟合曲线包含的每两个相邻的桥墩位置对应的拟合值、两个桥墩的中点对应的拟合值计算桥梁动态变形。
