专利号: 2017113247754
申请人: 陕西宝成航空仪表有限责任公司
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

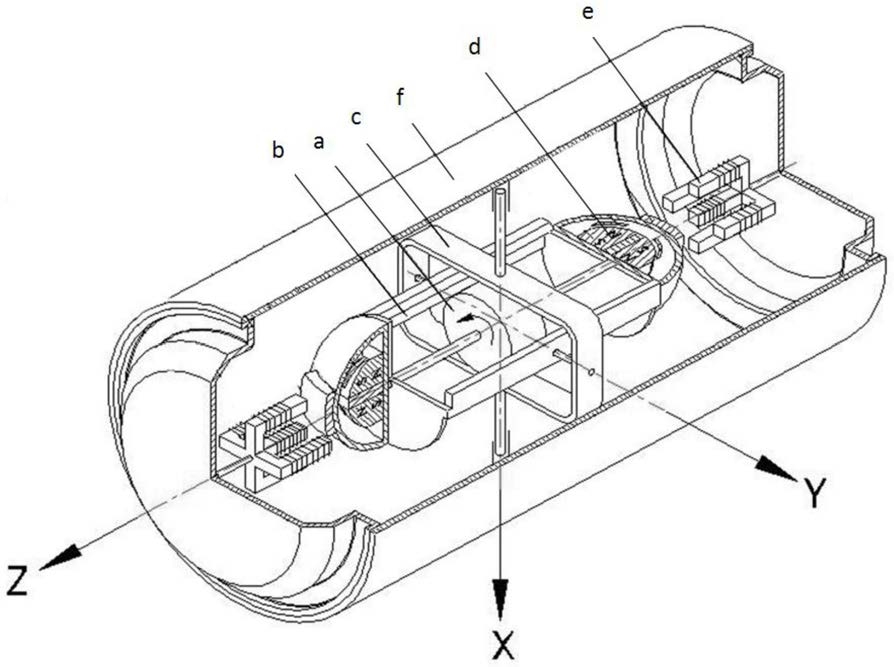

1.球形对称陀螺,具有陀螺电机(4),与陀螺电机(4)关联的陀螺内环组件(6)和陀螺外环组件(7),及以陀螺电机(4)为中心对称安装的力矩器(2)和角度传感器(3),且陀螺电机(4)、陀螺内环组件(6)、陀螺外环组件(7)、力矩器(2)和角度传感器(3)均组装于封闭的壳体(5)内,其特征在于:所述陀螺电机(4)为球形对称,并组装于与其呈同心不同直径呈球形对称的陀螺房(1)内;与陀螺房(1)和陀螺电机(4)同心,由内向外设置有与陀螺房(1)和陀螺电机(4)呈同一球心不同直径球形对称结构双轴式的力矩器(2)、差动式的角度传感器(3)和壳体(5)。

2.根据权利要求1所述的球形对称陀螺,其特征在于:所述陀螺房(1)具有呈球形对称的陀螺房盖组件(101),所述陀螺房盖组件(101)包括呈球形对称设置的陀螺房上盖组件(1011)和陀螺房下盖组件(1012);所述陀螺房上盖组件(1011)和陀螺房下盖组件(1012)通过组合陀螺内环组件(6)与陀螺电机(4)组装为一体。

3.根据权利要求1所述的球形对称陀螺,其特征在于:所述力矩器(2)为球形对称永磁动铁式力矩器,并由力矩器转子组件(201)和力矩器定子组件(202)组成;所述力矩器转子组件(201)具有的永磁体(2011)与陀螺房(1)具有的陀螺房盖组件(101)连为一体;所述力矩器定子组件(202)由从内至外的力矩器支架(2021),安装线(2022)、力矩器线圈(2023)和力矩器线圈骨架(2024)组成。

4.根据权利要求1所述的球形对称陀螺,其特征在于:所述角度传感器(3)为双路电感式角度传感器,并包括具有球形对称结构的传感器动磁轭组件(301)和具有左右差动和上下迭加组合的传感器定子组件(302);所述传感器定子组件(302)具有与传感器定子铁芯迭片组件(3021)匹配的差动式传感器定子绕组组件(3022)。

5.根据权利要求1所述的球形对称陀螺,其特征在于:所述陀螺电机(4)为外转子电机,并具有球形高比重合金外转子轮缘(401)、电积沉铜鼠笼型转子(402)和高速轴承(403)。
